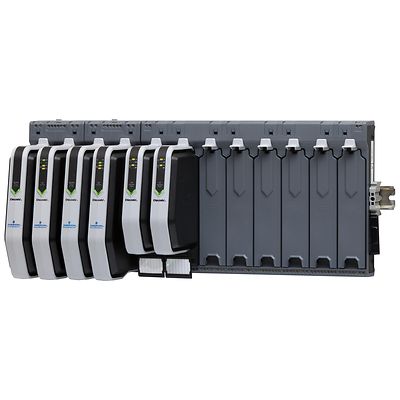

DeltaV-P-SE4017P0

DeltaV™ S シリーズ H1 I/O カード、統合型電源搭載

お問い合わせ

製品概要

FOUNDATION フィールドバス S シリーズ H1 I/O カード、統合電源付きは、2 つ Ff H1 セグメントをサポートし、各セグメントが最高 16 Ff 機器をサポートします。 それぞれのセグメントが、当該セグメントで構成された各機能ブロックの実行命令を制御する独立したスケジュールを実行します。 DeltaV 制御モジュールは、セグメント上の各ブロックの実行命令を定義する機能ブロックの構造を提供し、各ループの配列を簡単にするので、ループの実行の効率が高まります。

仕様

セグメント（ポート）の数
2
フィールド計器の数
ポート当たり 16（機器の消費電力によって決まります）
Ff 機能ブロックの数
カード当たり 96（64 のフィールドバスと 32 の標準 DeltaV）
セグメント当たりの提供される電圧
28-30 V DC（短絡保護）
セグメント当たりの提供される電流
400 mA（短絡保護）
絶縁
各ポートをシステムから絶縁、またチャンネル間を絶縁し、DC 1,500 V までの工場試験を実施
公称信号範囲（スパン）
FOUNDATION フィールドバス IEC 61158-2
カード当たりの LocalBus 電流（12 V DC 公称）
200 mA（代表値）、300 mA（最大値）
熱放散
7.2 W
動作温度
-40〜70 °C（-40〜158 °F）
保管温度
-40 ～ 85 °C（-40 ～ 185 °F）
相対湿度
5～95 %、結露なきこと
衝撃
11 ms で 10 g½ 正弦波
振動
5 ～13.2 Hzで 1 mm のピーク・トゥ・ピーク、13.2 ～150 Hz で 0.7 g

文書と図面

機能

  • 配線を低減しながら、I/O 機能を増加
  • FOUNDATION フィールドバス I/O 機器の追加された診断機能を活用して品質と処理能力を増強します。
  • 冗長 H1 カードにより可用性が増大
  • DeltaV™ 機能ブロックを DeltaV FOUNDATION フィールドバス H1 カードで実行できるようにして、同期制御を可能にします。
