Tescom-P-44-3400

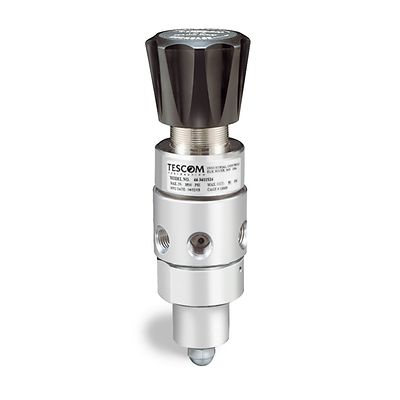

TESCOM™ 二段式ガスシリンダ圧力レギュレータ

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

44-3400 シリーズは、5 SCFM / 141 SLPM 未満の特殊ガス、腐食性ガス、自然発火性ガス向けのコンパクトかつ軽量な高純度の二段式シリンダレギュレータです。拡散抵抗メタル間ダイアフラムシールにより、ガス純度と完全性を保証できます。アナライザ、レーザー測定、実験用途で使用される特殊ガスや工業用ガス向けの高圧ガスシリンダで使用するのに最適です。

仕様

圧力定格
最大入口圧力: 3500 psig / 241 bar
出口圧力範囲: 0～25、0～50、0～100、0～150、0～250 psig / 0～1.7、0～3.4、0～6.9、0～10.3、0～17.2 bar
材質
本体: 316 ステンレス鋼、真ちゅう、またはモネル
ボンネット: 300 シリーズステンレス鋼または真鍮
ダイアフラム: 316 ステンレス鋼または Elgiloy®
シートおよび摩擦スリーブ（内側）: Teflon®
残りの部品
316 ステンレス鋼および真鍮（真鍮製モデル）
動作温度
-40 ～ 74℃ (-40 ～ 165°F)
ポートサイズとタイプ
1/4 NPTF
流量係数
Cv = 0.05
重量（ゲージなし）
1.4 kg (3 lb)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの販売店にお問い合わせください。

機能

  • 入口圧力の変動に関係なく、正確な出口圧力を連続で供給
  • 元圧変動に対する制御圧力変化特性は、入口圧力 6.9 bar / 100 psig 当たり 3 mbar / 0.04 psig の変動幅
  • 本体シールには独自のメタルダイヤフラムを使用
  • ダイヤフラムが渦巻状のため、精度と感度が向上
  • 材質は 316 ステンレス鋼、真ちゅう、またはモネルから選択可能
  • NACE 準拠設計を選択可能
