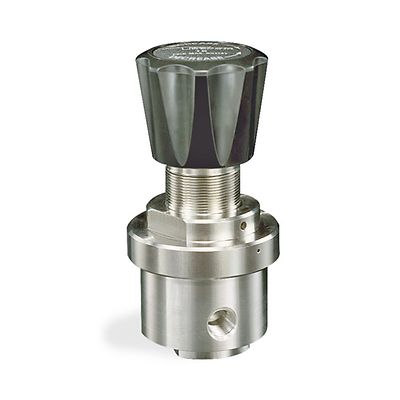

Tescom-P-44-4700

TESCOM™ 44-4700 シリーズ背圧ガスレギュレータ

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

44-4700 シリーズは、特殊媒体、可燃ガス、工業用ガスの低圧力および減圧を制御する、超高感度かつ高純度の背圧レギュレータです。拡散抵抗金属ダイアフラムシーリングにより、ガス純度とリーク完全性を保証できます。分析システム、サンプルシステム、パイロットプラントでの使用に理想的です。

仕様

最大入口圧力
50 mm Hg（絶対）- 15 psig / 1 bar
50 mm Hg（絶対）- 50 psig / 3.4 bar
50 mm Hg（絶対）- 100 psig / 6.9 bar
50 mm Hg（絶対）- 150 psig / 10.3 bar
材質
本体とダイアフラム: 316 ステンレス鋼
ボンネット: 無電解ニッケルめっき真ちゅう
シート: Teflon®
バネメインバルブとバイアス: 316 ステンレス鋼
残存部品
316 ステンレス鋼
運転時周囲温度
-40 °F～165 °F / -40 °C～74 °C
ポートサイズとタイプ
1/4"、3/8"
SAE、NPTF、MS33649、HPIC
流量係数
Cv = 0.04、0.30（オプション）:
負荷タイプ
スプリング
重量
2.75 lbs / 1.2 kg
追加情報
カスタマイズまたはシステムソリューション一式については、最寄りの営業所にお問い合わせください。

機能

  • 316 ステンレス鋼ダイヤフラムによって、メタルシールの完全性と高感度を実現
  • 感知シート部の比率が大きいので、クラッキング圧力と吹止まり圧力の差圧が低く、繰り返し精度が高い
  • バキュームシステム用の負のスプリングバイアス
  • 調整式ストッパが最大出口圧力を制限
  • NACE 準拠設計を選択可能
