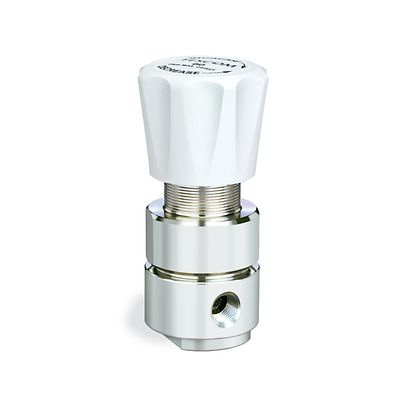

TESCOM™ PH-2200シングルステージレギュレータ

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

PH-2200 シリーズは、当社 Pharmpure 製品ラインの一部です。この高純度シングルステージレギュレータは、コンパクトでUSPクラスVIそしてBPEコンプライアント設計で、< 5 SCFM / 142 SLPMの特殊な腐食性、自然発火性ガスに適しています。拡散抵抗メタルダイアフラムシールにより、ガス純度と完全性を保証できます。ガスの散布、滅菌用のクリーンな蒸気、パネスの搬送、低流量の特殊ガスなどの使用に理想的です。

仕様

最大入口圧力
10.3bar（150psi）
出口圧力範囲
スプリング (ハンドノブ)：0-10、0-25、0-50、および 0-100 psig / 0-0.69、0-1.7、0-3.4、および 0-6.9 bar
スプリングバイアスおよびドーム：0-100 psig / 0-6.9 bar (詳細は部品番号セレクタを参照してください)
本体材質
316L ステンレス鋼
シート材質
Teflon®、PEEK-OPTIMA®、PEEK-Classix®
フリクションスリーブ
内側：Teflon®
外側：316 ステンレス鋼
ダイヤフラムとバルブガイド
316ステンレス鋼
シート固定具
ニトロニック 60
残りの部品
316ステンレス鋼
動作温度(媒体のみ)
Teflon® シート：‐40°F～165°F / -40°C～74°C
PEEK-OPTIMA® またはPEEK-Classix® シート：-40°F～400°F / -40°C～204°C
ポートサイズとタイプ
入口/出口ポート種類: サニタリ、チューブ
入口/出口ポートサイズ：3/8 (チューブのみ)、1/2
流量係数
Cv = 0.06、0.15、0.24
負荷タイプ
スプリング、スプリングバイアス、ドーム
重量（概算）
0.9 kg (2.0 lbs)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • 316L ステンレス鋼バーストックレギュレータ本体設計
  • FDA/USP コンプライアンス設定が可能です
  • コンプライアンスのクリーンサービス認定が入手可能: 実際の材料認定、溶接記録、仕様書を含みます
  • 0.38または0.81ミクロン(15または32 Ra マイクロインチ)の本体表面仕上げが標準装備
  • 精密圧力制御
  • ゲージポート利用可
  • ASME BPE 2009準拠設計
