Tescom-P-PH2600

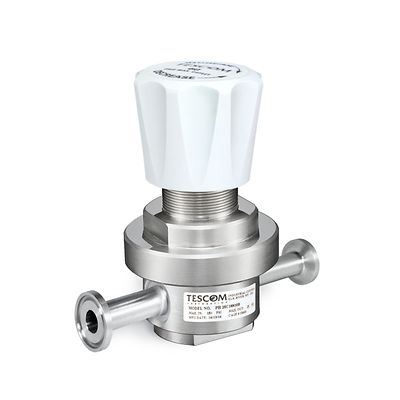

TESCOM™ PH2600シングルステージ・レギュレータ

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

PH-2600 シリーズは、当社 Pharmpure 製品ラインの一部です。この高純度シングルステージレギュレータは、コンパクトでUSPクラスVIおよびBPEコンプライアント設計で特殊な腐食性、自然発火性の用途に適しています。このレギュレータは < 10 SCFM / 283 SLPM のガス流量を提供します。拡散抵抗メタルダイアフラムシールにより、ガス純度と完全性を保証できます。ガスの散布、滅菌用のクリーンな蒸気、パネルの搬送、低流量の特殊ガスなどの使用に理想的です。

仕様

最大入口圧力
10.3bar（150psi）
出口圧力範囲
スプリング (ハンドノブ)：0 -
0.69, 1.7, 3.4, 6.9, 10.3 bar (10, 25, 50, 100, 150 psig)
スプリングバイアスおよびドーム：0～6.9 bar(0～100 psig) (詳細は部品番号選択を参照してください)
材質
本体：316Lステンレス鋼
シート：Teflon®, PEEK-OPTIMA®またはPEEK-Classix®
バルブガイド、ダイアフラム: 316ステンレス鋼
シート固定具：Nitronic 60
フリクションスリーブ
内側：Teflon®
外側：316ステンレス鋼
残りの部品
316ステンレス鋼
動作温度(媒体のみ)
Teflon®シート：-40°F～165°F / ‐40°C～74℃
PEEK-OPTIMA® またはPeek-Classix®シート：-40°F～400°F / -40°C～204°C
ポートサイズとタイプ
取入口/出口ポート種類: サニタリ、チューブ
取入口/出口ポートサイズ：3/8 (チューブのみ)、1/2
流量係数
Cv = 0.02, 0.06, 0.15, 0.24
負荷タイプ
スプリング、スプリングバイアス、ドーム
重量 (概算)
0.9 kg (2.0 lbs)
追加情報
カスタム修正または完全なシステムソリューションについては、最寄りの営業所にお問い合わせください。

機能

  • 316L ステンレス鋼バーストックレギュレータ本体設計
  • FDA/USP コンプライアンス設定が可能です
  • コンプライアンスのクリーンサービス認定が入手可能: 実際の材料認定、溶接記録、部品表を含みます
  • 0.38または0.81ミクロン (15または32 Ra マイクロインチ) の本体表面仕上げが可能です
  • 精密圧力制御
  • ゲージポート利用可
  • ASME BPE 2009準拠設計
