Tescom-P-20-1200

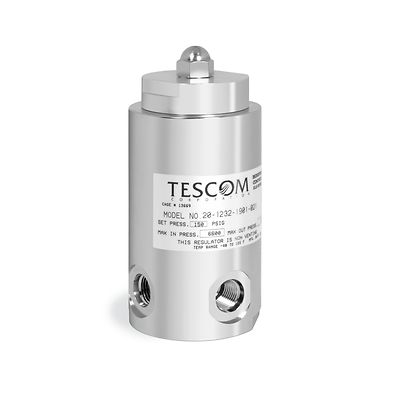

TESCOM™ 20-1200 シリーズ水素圧力レギュレータ

注文状況の確認
お問い合わせ
お見積りのご依頼
エキスパートに相談する

製品概要

20-1200 シリーズは、圧力制御搭載型水素燃料セル車両向けに設計された軽量レギュレータです。最大 70 MPa までの入口圧力に対応しており、取り付けプロセス中の汚染を防止する統合型の10ミクロンフィルタを含んでいます。20-1200 は、バスやトラックなどの軽量で堅牢性が求められる工業用、商用の車両での使用に適しています。

仕様

圧力定格
最大入口圧力：5100 psig / 351 bar（アルミニウム本体）-10,200 psig / 702 bar（ステンレス鋼本体）
最大出口圧力：450 psig / 31.0 bar
本体材質
アルミニウム 6061-T6 無電解ニッケルメッキ付き、316 ステンレス鋼
シート材質
Vespel®
O リング
Buna-N
メインバルブの材質
316 ステンレス鋼
ｾﾝｻｰの材質
アルミニウム 6061-T6
10 ミクロンフィルタ
316 ステンレス鋼
残存部品
300シリーズ・ステンレス鋼、Teflon®、18-8 ステンレス鋼
動作温度
-30°F～165°F / -34°C～74°C
ポートのサイズとタイプ
入口/出口ポート種類: SAE, NPTF
入口/出口ポートサイズ
1/4" 入口、1/4" 出口、1/4" ゲージ
3/8" 入口、1/2" 出口、3/8" ゲージ
3/8" 入口、3/8" 出口、1/4" ゲージ
流量係数
Cv = 0.50
重量（概算）
0.6 kg (1.25 lbs)
追加情報
カスタム修正またはシステムソリューション一式については、最寄りの営業所にお問い合わせください。

機能

  • ピストン感知の設計により、長期間の耐用年数と安全性の向上が実現します。
  • 高い流量と最小の流滴性
  • バランスのとれたバルブ設計により供給圧力降下を最小限にとどめます
  • 計量、精密加工されたアルミニウム製
  • 広範囲の温度、フロー、圧力の多様な用途に使用されます
  • 広範囲のプレセット出口圧力が準備されています
  • 10 ミクロン、316 ステンレス鋼フィルタ
