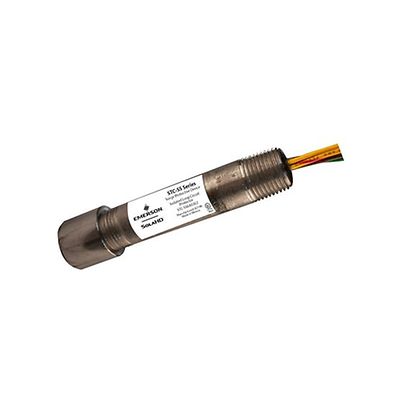

SolaHD™ STC-SS シリーズサージ保護デバイス

製品概要

STC-SS シリーズサージ保護デバイスは、上水/排水産業向けに設計されています。これらの多段ハイブリッドサプレッサは、ガス管やシリコンのアバランシェ技術により、過電圧過渡現象に対応しています。PTCデバイスにより、漏洩電流と故障電流が軽減されます。ユニットはステンレス鋼製パイプニップルに封入されており、過酷な環境下での使用に適しています。SS64 モデルは信号ペアを保護します。

製品

Search
製品の検索結果 1 件中 1-1 件
:
SolaHD™ PN STCSS640362
ヘルツ
60 Hz
入力電圧範囲
120 Vac
アイテムタイプ
Made to Stock
位相の数
Single Phase
利便性
ヘルツ
入力電圧範囲
アイテムタイプ
位相の数
利便性
60 Hz
120 Vac
Made to Stock
Single Phase
動作電圧
28 VDC
DCクランピングレベル (L-G)
36 VDC
DCクランピングレベル (L-L)
72 VDC
ピーク・サージ電流
10 kA (8x20 µs)
最大レットスルー電圧 (電圧線と接地線間) (10×700 μs)
44 V @ 400 A
最大レットスルー電圧 (電圧線間) (10×700 μs)
90 V @ 400 A
シリーズ抵抗(導体あたり)
5 オーム(標準)
キャパシタンス(ゼロボルトバイアス)
(L-L) 600 pf 標準、(L-G) 1200 pf 標準
キャパシタンス発生回数
400 @ 500 A (10x1000 µs)

機能

  • 自動回復機能により、過酷な環境下での使用に最適
  • 低電圧信号線の過渡保護
  • ステンレス鋼製パイプニップルに封入されたガス管とシリコンのアバランシェ技術
  • 漏洩/故障電流の保護
  • リセット可能なソリッドステートヒューズ – PTC
  • 差動モードとコモンモードの保護
  • ステンレス鋼製パイプニップルに封入
  • シグナルペアの保護
  • UL497B 認定済み
