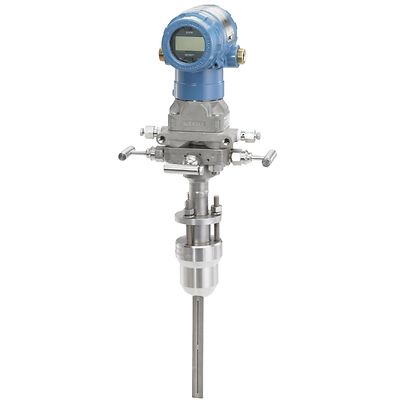

Rosemount-2051CFA Annubar Flowmeter

Rosemount™ 2051CFA Annubar™ 流量計

製品概要

業界標準の性能を特長とする Rosemount 2051CFA ワイヤレスAnnubar 流量計は、WirelessHART® テクノロジーなど、複数の通信プロトコルを駆使して信頼性の高い流量測定を実現します。特許取得済みの Annubar センサ設計で、広い流量範囲にわたって優れた精度を確保し、パイプ内の小さなプロファイルを維持し、信号パイプの貫通部で流量と圧力を測定できます。この安全性が保証された流量計は、現場試運転用のローカル・オペレータ・インタフェース(LOI)も備えています。

保証
5 年間の限定保証
レンジダウン
最大 100:1(流量ターンダウン比 5:1)
測定範囲
最大 1,000 inH2O(2.48 bar)の差圧
管径
50~300 mm(2~12 インチ)
出力
差圧、スケール変数
通信プロトコル
4~20 mA HART®、Wireless HART®、FOUNDATION™ フィールドバス、PROFIBUS®、1~5 V 低出力 HART®
プロセス接液材質
316 SST
診断
基本的な診断
認証/承認
独立した第三者機関による IEC 61508 認定の SIL 2 および SIL 3、NACE®、危険場所等の認証すべてのリストについては、完全版の仕様書をご参照ください
更新レート
5 秒~60 分間隔(ユーザー選択)
電源モジュール寿命
最長 10 年寿命、現場での交換可能(別途注文)
ワイヤレスレンジ
内部アンテナ(225 m)

機能

  • 特許取得済みの T 字型 Annubar は、固定された分離点を作成することで、より広範囲の流量で DP 信号を改善
  • 組立済みの完成品は漏洩検査および校正済みであり、リークポイントが最大 70% 低減され、設置が簡単
  • 平均化ピトー管の T 字型設計により、恒久的圧力損失の大幅な低減を実現
  • ローカル・オペレータ・インタフェースは、使いやすいメニューを備えており、コミッショニングを効率化する設定ボタンを内蔵
  • ノイズや測定の不正確さを低減し、微粒子詰まりを防止するためにセンサ停滞ゾーンを配置
  • IEC 61508 による SIL 2/3 認証(第三者機関による)、安全設置用 FMEDA データの事前使用証明書
  • WirelessHART® テクノロジーは安全で費用対効果が高く、データ信頼性は 99% 以上
  • SmartPower™ モジュールにより、最長 10 年間は保守不要で動作し、トランスミッタを取り外すことなく現場での交換が可能
