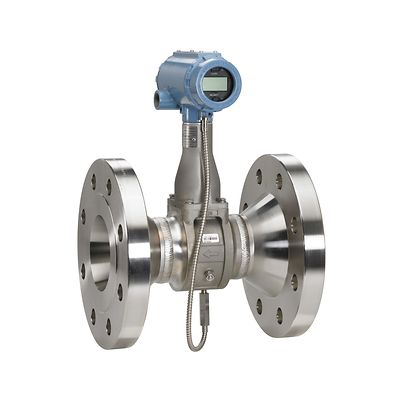

Rosemount™ 8800 マルチバリアブル流量計

お見積りのご依頼
参考情報

製品概要

Rosemount 8800 マルチバリアブル渦流量計は、温度計と流量計を 1 つにした一体式の高精度メータで、2 つ以上の装置を別々に設置するより費用を節減できます。一体化された取り外し可能な温度センサは正確なプロセス温度測定を実現し、プロセスから隔離され、渦流量センサから分離されています。外付けの HART® 圧力伝送器からの入力により温度・圧力補正も行われ、蒸気・液体用途での質量流量補正と体積補正が可能となります。

仕様

流量計の精度
8800 マルチバリアブル（MTA オプション）を使用する場合、水中質量流量の ± 0.70%
8800 マルチバリアブル（MTA オプション）を使用する場合、蒸気中質量流量の ± 2%
8800 マルチバリアブル（MPA オプション）を使用する場合、蒸気中の流量（30 psia ～ 2,000 psia）の ± 1.3%
8800 マルチバリアブル（MCA オプション）を使用する場合、蒸気中の流量（150 psia）の ± 1.2%
8800 マルチバリアブル（MCA オプション）を使用する場合、蒸気中の流量（300 psia）の ± 1.3%
8800 マルチバリアブル（MCA オプション）を使用する場合、蒸気中の流量（800 psia）の ± 1.6%
8800 マルチバリアブル（MCA オプション）を使用する場合、蒸気中の流量（2,000 psia）の ± 2.5%
液体の体積流量（未補正）の ± 0.65%
ガスと蒸気の体積流量（未補正）の ± 1%
ターンダウン
38:1
出力
HART® 5 または 7 で 4-20 mA（MTA/MPA/MCA オプション）
HART® 5 または 7 およびスケーラブルパルス出力で 4-20 mA（MTA/MPA/MCA オプション）
アナログ入力ブロック x 2、バックアップ・リンク・アクティブ・スケジューラ・ファンクション・ブロック x 1、インテグレータ・ファンクション・ブロック x 1、PID ファンクションブロック x 1 を備えた FOUNDATION フィールドバス ITK6（MTA オプション）
機器ステータスおよび 4 つの変数を備えた Modbus RS-485（MTA オプション）
接液部材質
ステンレス鋼 – 316 / 316L および CF3M
ニッケル合金 – C-22 および CW2M
高温度炭素鋼 – A105 および WCB
低温炭素鋼 – LF2 および LCC
デュプレックス UNS S32760 および6A
他の接液部材質については、工場にお問い合わせください。
フランジオプション
ANSI クラス 150～1500
DIN PN 10～PN 160
JIS 10K～40K
フランジはさまざまな面で使用可能
フランジの追加定格については、工場にお問い合わせください。
プロセス温度範囲
-330°F ～ 800°F (-200°C ～ 427°C)
温度センサ精度
± 2.2°F (1.2°C)
温度センサ範囲
-40 ～ 800°F (-40 ～ 427°C)

機能

  • 温度・圧力補正機能により蒸気・液体質量流量測定を行うため、流量計算機の必要がなくなります。
  • 積算温度センサにより正確な温度測定が行われ、外付サーモウェルや別個の温度センサの必要がなくなります。
  • 過熱度診断は過熱蒸気劣化の検出に役立ちます。
  • ユーザ定義可能な温度と密度のペアを最大 5 つ使用して液体の流れを補正します。
  • 4-20 mA、デジタルまたはパルス出力に割り当てることができる流量/温度変数を使って高度な監視を実行します。
  • 独自のガスケットフリー流量計本体設計で潜在的なリークポイントがなくなるため、プラントの可用性が高まり、メンテナンス費用を削減します。
  • クリティカル・プロセス・バルブ（CPA オプション）により、ユーザは二次封じ込めの完全性を確認できるようになり、安全保証レベルが高くなります。
  • 質量バランスセンサとビジュアルフィルタリングを使った適応型デジタル信号処理により、振動耐性を確保
