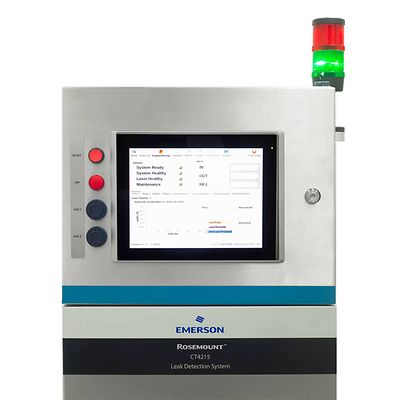

Rosemount-P-CT4215 Packaging Leak Detection System

Rosemount™ CT4215 漏洩検知システム

お見積りのご依頼
参考情報

製品概要

Rosemount CT4215 は、密封完全性を保証するために生産ラインを通る食品および飲料製品パッケージを全数正確に検査するインラインシステムです。毎分 200 包装までの測定が可能で、問題のある包装から微量のガスを検知し、生産を止めることなく即座に除去します。特許取得済みの量子カスケードレーザ (QCL) 技術で設計され、設置面積が小さく設計されているため、設置と設定が容易で、メンテナンス費用を削減できます。

仕様

感度
直径 0.3 mm 未満の穴からの漏洩を検知
寸法
単位寸法: 703 x 732 x 1852 mm (28 x 29 x 73 インチ)
サンプルヘッド寸法: 480 x 500 x 320 mm (19 x 20 x 13 インチ)
パック寸法: 最大 230 mm (9 インチ) 幅、高さ調節可能
重量
単位重量: 129 kg (285 lb)
サンプルヘッド重量: 14 kg (30.9 lbs)
レーザー分類
クラス I
検出ガス
二酸化炭素 (CO2)、一酸化炭素(CO)、亜酸化窒素 (N2O)、エタノール
温度範囲
23 ～ 86 °F (-5 ～ 30 °C)
湿度範囲
< 95%
電源
120 Vac 60 Hz / 240 Vac 50 Hz
空気供給
圧縮空気供給: 25 L/分、0.8 ～1.0 MPa(8-10 bar、115 ～ 145 PSI)
ラインスペース要件
1200 x 800 mm (47 x 31 インチ)
パッケージの種類
トレイ、パウチ、袋、樽型容器、肉、乳製品、野菜、パン、パスタ、飲料用

機能

  • 製造ラインのすべての製品がリアルタイムで検査され、シールの完全性が保証されます
  • 毎分 200 パッケージまでの高速測定が可能
  • 製造ラインへの干渉のない不良製品の完全自動化、高速検出および除去により、ダウンタイムが削減されます
  • インラインシステムは、小さな面積で設置できるよう設計され、製造オペレーションへの統合を容易にします。
  • すべての生産ラインに簡単に設置または改装でき、ダウンタイムと混乱を最小限に抑えます。
  • 特許取得済の QCL 技術は、信頼性の高い感度で 直径0.3 mm 未満の小さな穴でも漏れを検出します
  • 使いやすいソフトウェアは、生産データを一目で監視する完全なデータヒストリアン機能を備えています
  • 追加のレーザまたはサンプルヘッドを使用して柔軟なモジュール設計をアップグレードし、システム機能を向上させます
  • システムアラームは、漏れのあるパッケージを迅速に識別し、問題を解決して無駄なパッケージを減らします
  • 費用対効果の高いソリューションで、製品寿命の期間にわたり低い保全費用を保証するように設計されたシステムです
