Rosemount-R305 Integral Manifold

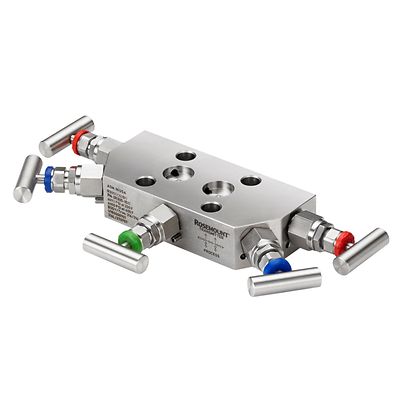

Rosemount™ R305 一体型マニホールド

構成
お見積りのご依頼
参考情報
ワークスペースに追加

製品概要

Rosemount R305 一体型マニホールドは、特許取得済みのRosemount Coplanar™トランスミッタに直接取り付けら組み立てられ、フランジが不要です。Rosemount R305 および R306 マニホールド専用の Pressure-Lock™ バルブは、操作の簡素化、信頼性の向上、およびオペレータの安全性の向上を実現します。この軽量プレミアムマニホールドは、測定の完全性を確実にするために機器の隔離と制御された通気を可能にする 2、3、および 5 バルブ構成で利用可能です。

製品

Search
製品の検索結果 7 件中 1-7 件
3051S MultiVariable Transmitter
R305 Integral Manifold
設定
ワークスペースに追加
3051 Coplanar Pressure Transmitter
R305 Integral Manifold
設定
ワークスペースに追加
3051S Coplanar Pressure Transmitter
R305 Integral Manifold
設定
ワークスペースに追加
4088 MultiVariable Transmitter
R305 Integral Manifold
設定
ワークスペースに追加
2051 Coplanar Pressure Transmitter
R305 Integral Manifold
設定
ワークスペースに追加
3051S Wireless MultiVariable Transmitter
R305 Integral Manifold
設定
ワークスペースに追加
3051SAM Scalable ERS Measurement Transmitter
R305 Integral Manifold
設定
ワークスペースに追加

仕様

最大動作圧力
6250 psi (431 bar)
最大動作温度
750°F (399°C)
マニホールド材質
316 SST/316L SST
パッキング材質
PTFE、グラファイトベース
プロセス接続部
1/2" -14 NPT メス
方向: 伝送器と平行、伝送器と90°
認証/承認
特殊サービス用のクリーニング、酸性ガス（NACE MR 0175/ISO 15156、MR0103 に対応）に関する認証の完全なリストについては、詳細仕様を参照してください
保証
最大 5 年間保証

機能

  • ツーピースステム設計を採用した一流の Pressure-Lock™ バルブ技術は信頼性を高め、オペレータの安全性を高め、操作を簡素化します
  • Rosemount Coplanar 伝送器インターフェースに直接取り付けられるように設計され、フランジが不要で、システム全体の重量も軽減します
  • フランジ/マニホールド・インターフェースの潜在的な漏洩箇所を従来の伝送器よりも 50％ 削減
  • マルチバリアブル圧、絶対圧、ゲージ圧および差圧伝送器用の 2 バルブ、3 バルブおよび 5 バルブ構成で入手可能
  • 目詰まりに強い大きな内部プロセス穴
  • メス NPT プロセス接続
  • Rosemount 圧力伝送器に漏洩検査および圧力テスト済で、工場組立時にシングルポイントソリューションを提供

文書と図面
