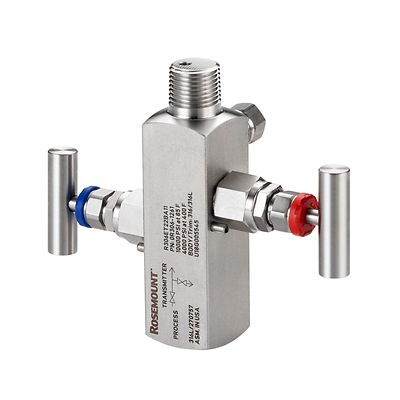

Rosemount-R306 In-Line Manifold

Rosemount™ R306 インライン型マニホールド

構成
お見積りのご依頼
参考情報
ワークスペースに追加

製品概要

Rosemount R306 インライン型マニホールドは、インラインゲージまたは絶対圧力トランスミッタに直接組み立てられます。Rosemount R306 および R305 マニホールド専用の機能を備えたPressure-Lock™バルブは、操作の簡素化、信頼性の向上、およびオペレータの安全性の向上を実現します。R306 マニホールドは、機器の隔離とドレン/ベント機能のために 2 バルブ構成で利用可能です。

製品

Search
製品の検索結果 10 件中 1-10 件
3051S MultiVariable Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
2051 Wireless In-Line Pressure Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
4088 MultiVariable Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
2051 In-Line Pressure Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
3051S Wireless MultiVariable Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
2088 Gage and Absolute Pressure Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
3051S In-Line Pressure Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
3051 In-Line Pressure Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
2051G In-Line Pressure Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加
3051SAM Scalable ERS Measurement Transmitter
R306 In-Line Manifold
設定
ワークスペースに追加

仕様

最大動作圧力
10000 psi（689 bar）
最大動作温度
750°F (399°C)
マニホールド材質
316 SST/316L SST
パッキング材質
PTFE、グラファイトベース
プロセス接続部
1/2" -14 NPT メス
方向: 伝送器と平行
認証/承認
特殊サービス用のクリーニング、酸性ガス（NACE MR 0175/ISO 15156、MR0103 に対応）に関する認証の完全なリストについては、詳細仕様を参照してください
保証
最大 5 年間保証

機能

  • ツーピースステム設計を採用した一流の Pressure-Lock™ バルブ技術は信頼性を高め、オペレータの安全性を高め、操作を簡素化します
  • インライン圧力伝送器に直接取り付けることにより、簡単なプロセス内で校正が可能
  • 容易なプロセス分離と排出/排出のための 2 バルブ構成
  • 目詰まりに強い大きな内部プロセス穴
  • メス NPT プロセス接続
  • Rosemount 圧力伝送器に漏洩検査および圧力テスト済で、工場組立時にシングルポイントソリューションを提供
