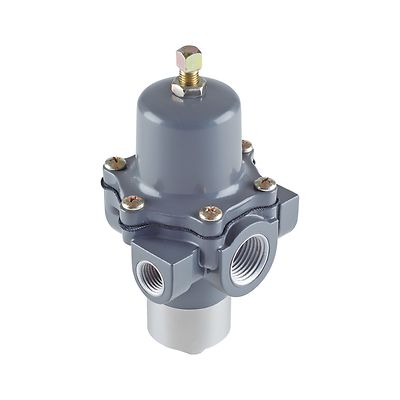

Fisher-P-67D

Fisher™ 67Dシリーズ減圧レギュレータ

製品概要

67Dシリーズの直動レギュレータとフィルタレギュレータは、パイロット操作のコントローラや他の空気圧式計装に気体流体の一定の減圧を供給するために使用されます。

CAD図面およびモデル:ここをクリック

機能

  • コンパクト
  • パネル取付
  • 計測器サプライレギュレータ
  • オプションのステンレス鋼材構造
  • 内部逃し
  • スマートブリード:供給圧力が失われた場合の出口からのリリーフ圧力に対する内部チェックバルブ
  • 堅牢な構造
  • 耐腐食性ファスナ
利用可能な本体の材質
67Dシリーズ:アルミニウム
67DSシリーズ:ステンレス鋼
利用可能な構造
67Dおよび67DS:スタンドアローン型圧力レギュレータ
67DRおよび67DSR:ソフトシート内部レリーフ付き
67DFおよび67DFS:フィルタ付き
67DFRおよび67DFSR:フィルタおよびソフトシート内部レリーフ付き
本体サイズおよび端部接続スタイル
1/2 NPT
最大入口圧力(本体定格)
すべてのフィルタ処理モデル:250 psig/17.2 bar
すべてのフィルタなしモデル:400 psig/27.6 bar
最大非常出口圧力
最大250 psi/17.2 barまでの出口圧力設定に対して150 psi/10.3 bar
圧力登録
内部
温度性能
NBR:-40~180°F/-40~82°C
FKM:0~300°F/-18~149°C
シリコン(VMQ)ダイヤフラムと低温ボルト止め:-60~180°F/-51~82°C
概算重量
67Dおよび67DR:1.2 ポンド/0.5 kg
67DFおよび67DFR:2.0 ポンド/0.9 kg
67DSおよび67DSR:2.8 ポンド/1.2 kg
67DFSおよび67DFSR:4.6 ポンド/2.1 kg
追加技術データ
さらに詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
