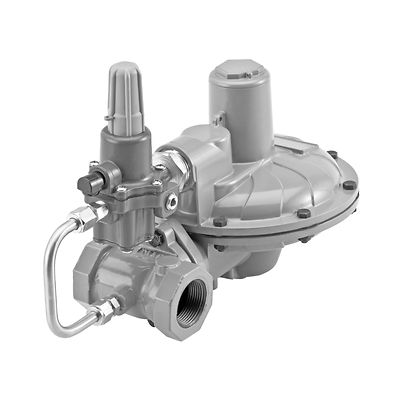

Fisher-P-CP200

Fisher™ CP200 シリーズ圧力負荷減圧レギュレータ

お問い合わせ
注文状況の確認
図面を見る

製品概要

Fisher CP200 シリーズの圧力負荷レギュレータは、商業設備や企業の設備など、多くの減圧用途に適合するように設計されています。 本体のエンドコネクションとオリフィスには数多くのサイズを取り揃え、更に出口圧力設定も多岐に渡り、柔軟性を実現しています。 CP200 シリーズでは、圧力係数計測（固定係数序列）において正確な制御が可能です。

CAD 図面と型式：ここをクリック

機能

  • 様々な NPT 本体サイズ
  • 容易な設置と保守
  • 圧力調整とオリフィス取り外しに必要なものは標準工具のみ

仕様

利用可能な構成
スタンドアロンレギュレータ、ノンリリーフ、トークンリリーフ、内部圧力登録、セカンダリシート
本体サイズおよびエンドコネクションの種類
3/4 NPT、3/4 x 1 NPT、3/4 x 1-1/4 NPT、1 NPT、1 x 1-1/4 NPT、1-1/4 NPT
最大入口圧力
12.1 bar（175 psig）
最大出口圧力
緊急ケーシング：1.7 bar（25 psig）
部品損傷が発生しない許容値：1.7 bar（25 psig）
操作値：1.4 bar（20 psig）
出口圧力範囲
0.07～1.4 bar（1～20 psig）
温度性能
-29～66 °C（-20～150 °F）
概算重量
5 kg（10 lb）
