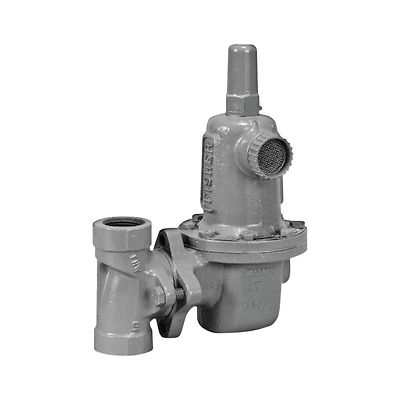

Fisher-P-627

Fisher™ 627 シリーズ商業・工業レギュレータ

お問い合わせ
ビデオを視聴する
注文状況の確認
図面を見る
アニメーションを見る

製品概要

Fisher 627 シリーズの直動式減圧レギュレータは、低圧システムと高圧システム向けです。これらのレギュレータは天然ガス、空気、またはその他の多様なガスで使用できます。パフォーマンス特性は構造によって異なります。

CAD 図面およびモデル: ここをクリック

機能

  • 内部逃し弁
  • タイプ 627R と 627MR の走行停止
  • 逃し操作インジケータ
  • メンテナンスが簡単
  • 設置の適応性
  • 用途の多様性
  • 耐タンパ性
  • 幅広い範囲の流量機能
  • 平衡形トリム

仕様

本体サイズおよび端部接続の種類
3/4、1、または 2：NPT 端接合部
NPS 1 または 2 / DN 25 または 50： CL150 RF、CL300 RF、CL600 RF フランジ端接合部
最大入口圧力
NPT 鋼：138 bar（2,000 psig）
フランジ鋼：103 bar（1,500 psig）
ダクタイル鉄：69.0 bar（1,000 psig）
出口圧力範囲
6 レンジで 0.34～34.5 bar（5～500 psig）
圧力設定
タイプ 627、627H または 627R：内部
タイプ 627M、627HM、627BM、627BHM、627MR または 627BMR：外部、ダイアフラムケース内の 1/4 NPT 内部制御ライン接続による
温度性能
-40°～82 °C（-40°～180 °F）
概算重量
ダクタイル鉄または鋼製のケーシング：5 kg（10 lb）
アルミ製ケーシング：3 kg（6.3 lb）
水素構成
この 627 はシール性能と素材の適合性を分析する広い範囲の高圧水素試験を通じて、水素サービス向けに検証済みです。評価および試験に関する詳細の追加については、 「天然ガスと水素のブレンド: 考慮すべき技術的な要素」を参照してください。
