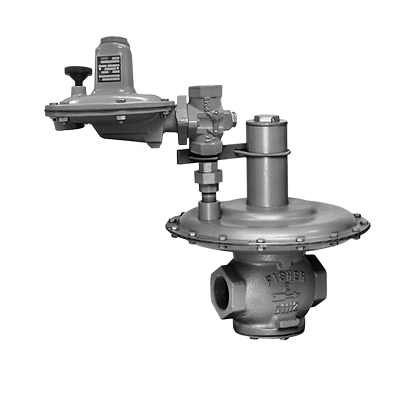

Fisher-P-66R

Fisher™ 66R シリーズ蒸気回収バルブ

製品概要

66R シリーズ蒸気回収レギュレータは、ブランケットガス圧力の変化とスロットルの開閉に応答し、容器からのブラケットガスのフローを制御します。

機能

  • 低い設定値
  • 高い正確性
  • シンプルな設計
  • 高流量率
本体サイズと材質
鋳鉄、鋼またはステンレス鋼
NPS 2 / DN 50
NPS 3 / DN 80
NPS 4 / DN 100
端接合部
NPT、CL125 FF、CL150 RF
最大入口圧力
Type 66R:550 mbar(8 psig)
Type 66RR:690 mbar(10 psig)
設定圧力レンジ
Type 66R:6 レンジで 5~207 mbar(2 in w.c.~3 psig)
Type 66RR:7 レンジで 7~224 mbar(3 in w.c.~3.25 psig)
圧力登録
タイプ 66R:内部(標準)または外部
タイプ 66RR:外部
温度性能
ニトリル:-29~82 °C(-20~180 °F)
フルオロカーボン(FKM):4~149 °C(40~300 °F)
66R 概算重量
NPS 2 / DN 50 NPT:23 kg(50 lb)
NPS 3 / DN 80 NPT:45 kg(100 lb)
NPS 4 / DN 100 NPT:70 kg(155 lb)
66RR 概算重量
NPS 2 / DN 50 NPT:29 kg(65 lb)
NPS 3 / DN 80 NPT:52 kg(115 lb)
NPS 4 / DN 100 NPT:77 kg(170 lb)
追加技術データ
さらに詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
