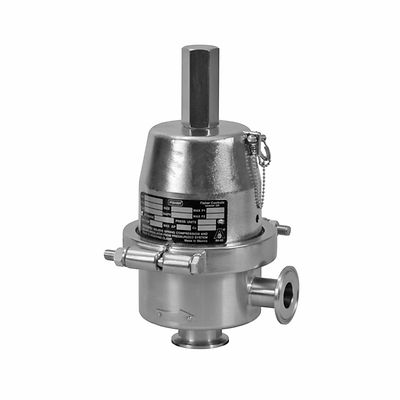

Fisher™ Type SR5 サニタリ圧力レギュレータ

お問い合わせ
注文状況の確認
図面を見る
アニメーションを見る

製品概要

Fisher Type SR5 レギュレータは、コンパクト型で高キャパシティの自動減圧レギュレータです。 製薬、バイオテクノロジー、あるいは食品および飲料業界など、衛生的な設計が必須の用途向けに設計されています。 本機は、エンドコネクションが Tri-Clamp サニタリ継手に適合する NPS 1/2～3 / DN 15～80 のサイズで使用できます。 Type SR5 は、蒸気、液体またはガスサービスに最適です。

CAD 図面および型式：ここをクリック

機能

  • サニタリ設計標準
  • 優れた流量性能と正確性
  • タイトシャットオフ
  • セルフドレイン
  • 遠隔セットポイント性能
  • 設置された状態で洗浄またはスチーム
  • 無孔の研磨本体と内部要素
  • T ハンドルのオプションあり

仕様

圧力登録
内部
温度性能
-28 ～ 204 °C / -20 ～ 400 °F、シートとダイヤフラムの材質による
本体サイズ
NPS 0.5 / 0.75 / 1 / 1.5 / 1.5x1 / 2 / 3 | DN 15 / 20 / 25 / 40 / 40x25 / 50 / 80
端部接続
サニタリ、Tri-Clamp
最大入口圧力
14.5 bar / 210 psig
最大出口圧力
17.2 bar / 210 psig
スプリングレンジ
0.14～9.3 bar（2～135 psig）
追加技術データ
更に詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
