Micro Motion-K-FT_HPC015N-2500

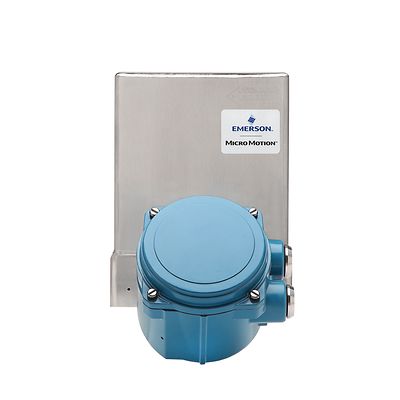

Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015N and 2500 Transmitter

構成
ラインサイズを計算
参考情報
ワークスペースに追加

仕様

マイクロモーション HPC015N コリオリメータ、1/8 インチ (DN3)、13,960 psi (963 bar) 最大操作圧力
流量
最大 504 kg (1110 lb/hr)
液体質量流量精度
レートの最大 ± 0.1%
液体質量流量の再現性（リピータビリティ)
レートの最大 ± 0.05%
気体質量流量精度
レートの最大 ± 0.5%
気体質量流量の再現性（リピータビリティ)
レートの ± 0.25%
液体密度精度
標準条件で最大 ± 0.001 g/cc
流体温度範囲
-46 c ~ 200 C (-50 - 392 F)
圧力レンジ
0-13,960 psi (0-963 bar)
Micro Motion 2500コンパクト型制御室用多変数流量、密度トランスミッタ
出力変数

 •質量流量および体積流量
 •正味製品容量/正味製品流量
 •温度
 •密度
 •濃度
ローカルディスプレイ
なし
電源

 •最低19.2～28.8VDC
 •6.3W
 •設置に関する（過電圧）カテゴリII、汚染レベル2規定の要件に準拠
入力/出力信号

 •アクティブ4～20mA出力1基
 •アクティブ周波数出力1基
HART
Bell 202信号は、第一mA出力で重畳回線になります
取り付けオプション

 •35mmレールに取り付け
 •センサは必ず接地してください
アプリケーションの種類

 •連続的なプロセス制御
 •二相流計測/気泡混入
 •メーター性能検証
危険場所認証
危険のない場所への設置に適しています。

機能

マイクロモーション HPC015N コリオリメータ、1/8 インチ (DN3)、13,960 psi (963 bar) 最大操作圧力
  • 高圧用途で優れた性能を発揮
  • 1 台のデバイスで信頼性と再現性（リピータビリティ) のある質量流量、体積流量、濃度、密度、温度の計測
  • 最大 3,960 psi (0-963 bar) の作動圧でコリオリの実際の性能を最大限に発揮
  • 摩耗または交換する可動部がないため、最小限の保守で長期の信頼性を確保
  • スマートメータ性能検証を使用して稼働時間を最大限にし、メータを停止することなくシステム保全性を確認
  • 2 線式、直接接続（伝送器は不要）、ステンレス鋼および 5700 伝送器により、あらゆる設置要件に対応
  • 化学物質の注入および水素ディスペンサの運営経費を劇的に削減します。
Micro Motion 2500コンパクト型制御室用多変数流量、密度トランスミッタ
  • 35 mm DIN レール使用のリモートマウント伝送器で配線費用を削減
  • 制御室で場所を取りません。コリオリ伝送器は、通常 1.0 ft³ 以上のスペースが必要ですが、わずか 0.03 ft³で済みます
  • センサへの 4 線式接続で電源用と信号用の構成を簡素化
  • MVD デジタル処理を使用した気泡混入や空のバッチアプリケーション向けの性能診断
  • 処理実行中のセンサの健全性をインラインで検証します。二次参照なしの現場での真の検証です

文書と図面

図面を要求する
マイクロモーション HPC015N コリオリメータ、1/8 インチ (DN3)、13,960 psi (963 bar) 最大操作圧力
Micro Motion 2500コンパクト型制御室用多変数流量、密度トランスミッタ
