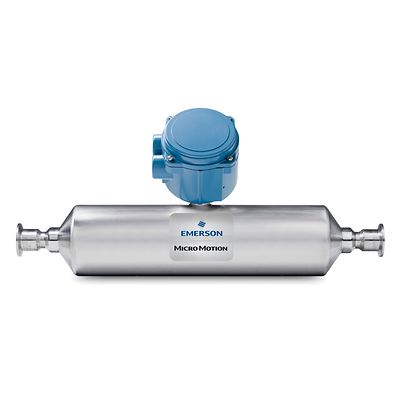

Micro Motion T-Series Straight Tube Coriolis Meter Consisting of T100T Sensor and 5700 Transmitter

質量流量精度（液体）

±0.15%

質量流量の再現性（液体）

±0.05%

体積流量精度（液体）

指示値の±0.25%

体積流量の再現性（液体）

±0.05%

質量流量精度 (気体)

±0.50% のレート

質量流量の再現性 (気体)

±0.05%

密度精度（液体）

±0.002 g/cm3 (±2.0 kg/m3)

密度再現性（液体）

±0.0005 g/cm3 (±0.5 kg/m3)

温度精度

読み取り値の±1 °C ±0.5%

センサ最大作動圧

1,450 psig (100 barg)

計測器の認証、ゼロ校正、証明書

•UL
•CSA
•ATEX
•ASME
•3-A
•USDA
•EHEDG

ローカルディスプレイ

• グラフィックバックライト付ディスプレイ
• 4 ボタンの光学制御
• 流量計ステータス LED
• 英語、フランス語、ドイツ語、スペイン語、ポルトガル語、ロシア語、中国語、日本語をサポートしています。

電力

• 自己切換式 AC/DC 入力、供給電圧を自動認識
• AC 85 ～ 2405 V、50/60 Hz、通常 6 W、最大 11 W
• DC 18 ～ 100 V、通常 6 W、最大 11 W
• IEC 61010-1 Ed. 3.0 2010-06 による低電圧指令 2006/95/EC、超過電圧区分 II、汚染度 2 により低電圧指令 2006/95/ECに準拠

ユニバーサル・サービス・ポート

ユニバーサル・サービス・ポートの設計により 、標準のすぐに利用できる機器を使用した接続とデータ転送が可能です 。

設定可能な I/O バージョン

以下の構成で最大 5 つのライセンス可能なチャネル:

• 1~3 の 4~20 mA 出力
• 1~3パルス出力
• 1~3ディスクリート出力最大数
• 1~2ディスクリート入力最大数
• 1 mA 入力
• 1 Modbus/RS-485

チャンネル A: mA/HART
チャンネル B: mA/FO/DO
チャンネル C: mA/FO/DO/DI
チャンネル D: mA 入力/FO/DO/DI
チャンネル E: Modbus RS-485

通信プロトコル

ワイヤレスハート

• ワイヤレスHART は 775 スマートワイヤレス THUM アダプタと一緒に使用可能です 。

FOUNDATION フィールドバスバージョン

• FOUNDATION フィールドバスチャンネル
• mA 出力
• パルス出力

PROFIBUS-PA バージョン

• PROFIBUS-PA チャンネル
• mA IS 出力
• パルス IS 出力

Wi-Fi 表示オプション

Wi-Fi ディスプレイオプションを使用すると 、流量計の設定と特性化 、履歴ファイルのダウンロード 、トラブルシューティングのためのスマートメータ検証の実行を行なうポイント間ワイヤレス通信が可能になります 。5700 コンフィグ I/O バージョンでのみ使用できます 。

本質安全防爆バージョン

以下の構成で最大 4 つのライセンス可能な ISチャネル:

• チャンネル A: mA/HART
• チャンネル B: Ma
• チャンネル C: mA/FO
• チャンネル D: FO
• チャンネル E: 使用しない

SIL認証デバイスが利用可能です – 内部リードバックループを使用してミリアンプ出力を検証します

イーサネットバージョン

イーサネット/IP 、Modbus TCP 、PROFINET をサポートするデュアル イーサネット ポートはすべて 1 つのデバイスに

mA 出力 、パルス出力 、ディスクリート出力 、またはディスクリート入力に設定可能な追加チャンネル

プリインストールされた M12 クイック接続は、オプションとしてのみ利用できます

搭載オプション

• 現場取付けアルミニウムとアルミ製ハウジングのオプション
• Micro Motion エリート (CMFS)、F シリーズ、H シリーズ、R シリーズ、または T シリーズコリオリセンサー (アルミのみ) への一体型取付
• 4線式または9線式の Micro Motion ELITE®、F シリーズ、H シリーズ、R シリーズ、または T シリーズのコリオリセンサー (アルミとセットレスの鋼バージョン) へのリモート取付

アプリケーションの種類

• スマートメータ性能検証プロ
• ディスクリートバッチ制御
• 石油の測定および API 補正オプション
• 濃度測定
• 二相流改善のための高度位相測定
• ガスアプリケーションの区分的線形化

証明書と承認

危険場所に関する認定

• Class I, Div. 1
• Class I, Div. 2
• ゾーン 1
• ゾーン 2

SIL/SIS 認証

• 5700 Config I/Oおよび Intrinsically Safeバージョンは、IEC61508に準拠したSIL2シングルユースおよびSIL3マルチユース安全アプリケーションで認定されています。ドキュメントのマニュアルとガイドの安全マニュアルを参照してください 。
