AVENTICS-R412019041

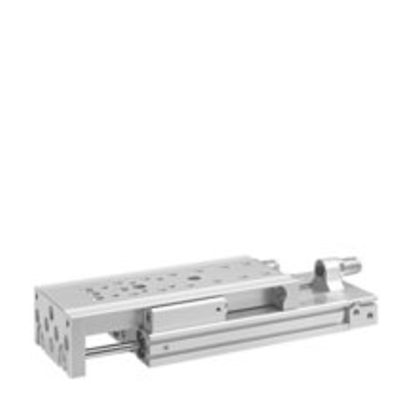

AVENTICS™ Mini slide, Series MSC-HG-HM R412019041

製品概要

MSC-DA-025-0125-HG-HM-HM-02-M-S-0-0-ACC

ピストン Ø
25 mm
ストローク
125 mm
作動原則
ダブル動作
Easy2Combine
対応
ダブルピストン
ダブルピストン付き
ポート
G 1/8
緩衝
油圧式
反復精度
0,02 mm
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
最少周囲温度
0 °C
最高周囲温度
60 °C
中間
圧縮空気
ピストン力 入方向、理論値
520 N
ピストン力 出方向、理論値
619 N
速度 最大
0.8 m/s
緩衝長さ
14 mm
緩衝エネルギー
5.8 J
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
1 mg/m³
最大粒子サイズ
5 µm
ピストン力を決める圧力
6,3 bar
内蔵玉レール案内付き
内蔵玉レール案内 High Performance 付き
重量
4.75 kg
材質 ハウジング
アルミニウム

機能

  • 最高の安定性を備えた高トルクと荷重吸収
  • コンパクトな設計
  • Easy-2-Combine インターフェース
