AVENTICS-P580AEEC1010A00

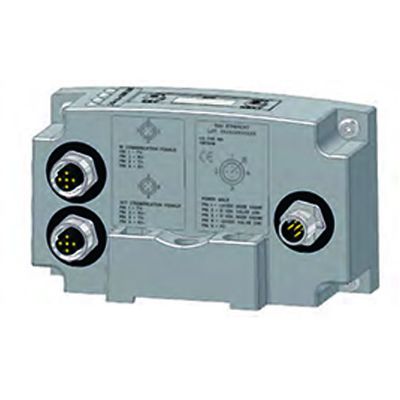

AVENTICS™ P580AEEC1010A00

製品概要

580 ETHERCAT MOD STD KIT

フィールドバスプロトコル
EtherCAT
電気接続 タイプ
プラグ (male)
電気接続 サイズ
M12
電気接続 極数
5極
電気接続 コーディング
A - コード化
指示
IO機能なしの一元化フィールドバス接続
最少周囲温度
-10 °C
最高周囲温度
50 °C
電磁コイルの数 最大
128
最大バルブ位置数
110
作動電圧 エレクトロ二クス
24 V DC
電圧許容差 エレクトロニック
-10% / +10%
電流入力 エレクトロ二クス
0.11 A
作動電圧、アクチュエータ
24 V DC
アクチュエータ用合計電流
4 A
保護タイプ
IP65
診断
過電圧, 短絡
重量
0.32 kg
材質 ハウジング
アルミニウム加圧鋳造

機能

  • コンパクトなサイズと柔軟性により、より多くのバルブを単一のキャビネットに配置したり、より小型のエンクロージャを使用して同じ数のバルブを収容したりすることができます。
  • オンボード LED ディスプレイは、試運転とセットアップを容易にするために設定およびシステム診断のデータを表示します
  • 内部配線がなく、組み立てが簡単
  • 電源コネクタにより、入力と通信がアクティブな状態なままで出力電力を除去できます
  • 580 CHARM ノードを介した電子マーシャリングプラットフォームを備えた Emerson DeltaV™ 分散制御システムへの直接空気圧マニホールドの接続。
  • サポートされているプロトコルには、EtherCAT®、EtherNet/IP™、EtherNet/IP™ DLR、PROFIBUS™ DP、CANopen®、DeviceNet™、IO-Link®*、およびPROFINET™ が含まれます
