AVENTICS-R412000732

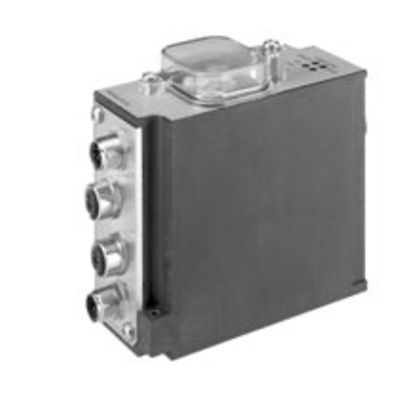

AVENTICS™ Series DDL R412000732

製品概要

DDL ETHERNET S-DESIG

型式
ドライバ付きのバスカプラ
フィールドバスプロトコル
EtherNet/IP, TCP/IP, MODBUS TCP
電気接続 タイプ
プラグ (male)
電気接続 サイズ
M12
電気接続 極数
4極
電気接続 コーディング
A - コード化
フィールドバス設計
S設計
最少周囲温度
5 °C
最高周囲温度
50 °C
電磁コイルの数 最大
24
作動電圧 エレクトロ二クス
24 V DC
電圧許容差 エレクトロニック
-20% / +20%
電流入力 エレクトロ二クス
0.3 A
作動電圧、アクチュエータ
24 V DC
アクチュエーター電圧トレランス
0% / +10%
アクチュエータ用合計電流
3 A
保護タイプ
IP65
データ転送 ビット
128 ビット
電流入力 最大 シングルコイル
0.2 mA
最大レール長さ
40 m
DDL加入者最大数
14
入力の数
1
出力の数
1
ポート バルブシステム
ソケット (female)
ポート バルブシステム
D-Sub

機能

  • 分散フィールドバスシステム
  • バスノードのみの変更によりフィールドバスプロトコル間を簡単に切り替え
  • LP、HF シリーズバルブシステム、E/P 圧力レギュレータ、I/O モジュールの制御が可能
  • 迅速な故障分析のためのチャネル診断
  • 統合された電源を備えたハイブリッドケーブルで、簡単かつ迅速に設置
