AVENTICS-R412013399

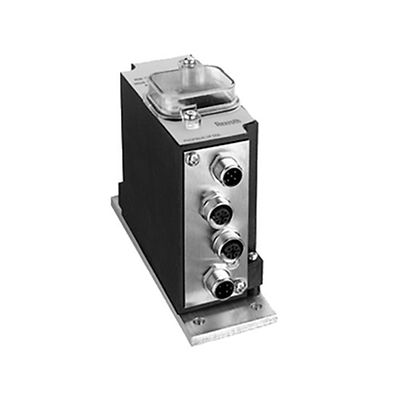

AVENTICS™ Series DDL R412013399

製品概要

DDL-S-STA-PNRT

型式
スタンドアロンバスカプラ
フィールドバスプロトコル
PROFINET IO
電気接続 タイプ
プラグ (male)
電気接続 サイズ
M12x1
電気接続 極数
4極
電気接続 コーディング
A - コード化
フィールドバス設計
S設計
最少周囲温度
5 °C
最高周囲温度
50 °C
作動電圧 エレクトロ二クス
24 V DC
電圧許容差 エレクトロニック
-20% / +20%
作動電圧、アクチュエータ
24 V DC
アクチュエーター電圧トレランス
0% / +10%
アクチュエータ用合計電流
3 A
保護タイプ
IP65
データ転送 ビット
128 ビット
最大レール長さ
40 m
DDL加入者最大数
14
入力の数
1
出力の数
1
信号ポート
ソケット (female)
信号ポート
M12
信号ポート
5極
通信ポート
ソケット (female)
通信ポート
M12x1

機能

  • 分散フィールドバスシステム
  • バスノードのみの変更によりフィールドバスプロトコル間を簡単に切り替え
  • LP、HF シリーズバルブシステム、E/P 圧力レギュレータ、I/O モジュールの制御が可能
  • 迅速な故障分析のためのチャネル診断
  • 統合された電源を備えたハイブリッドケーブルで、簡単かつ迅速に設置
