AVENTICS-0821200196

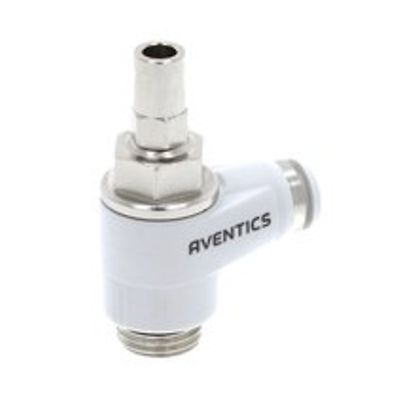

AVENTICS™ Check-choke valve, Series CC04 0821200196

製品概要

CC04-PA6-G014-DA06-2_1_K_LN_SLS

ポート 1
Ø 6
ポート 2
G 1/4
スロットル穴 Ø
4.5 mm
絞り方向
2 ▶ 1
定格吐出 Qn 2 から 1
540 l/min
タイプ 圧縮空気ポート 1
プラグインフィッティング
圧縮空気接続タイプ2
雄ねじ
絞り
排気絞り
中間
圧縮空気
作動圧力(最小)
0.5 bar
作動圧力の最大値
10 bar
最少周囲温度
-10 °C
最高周囲温度
70 °C
最小の媒体温度
-10 °C
最大の媒体温度
70 °C
材質 ハウジング
ポリアミド
材質 スロットルスクリュー
真鍮
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • Qn = 70 l/min ... 1,950 l/min
