AVENTICS-R422002522

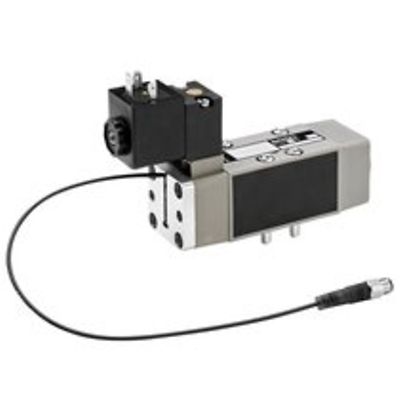

AVENTICS™ 5/2-directional valve, Series IS12-PD, size 1 R422002522

ワークスペースに追加
エキスパートに相談する
CAD を表示
データシートを見る
製品の概要

製品概要

IS12-5/2NC-SR-NC-I-ISO5599GR1-ND-PD

仕様

定格吐出 Qn
1060 l/min
切換原則
5/2
圧縮空気ポート 出力
ベースプレート DIN ISO 5599 Gr.1
作動圧力（最小）
3 bar
作動圧力の最大値
10 bar
手動操作
一時停止なし
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
規格
ISO 5599-1
パイロット弁幅
30 mm
型式 弁
スプール弁、ポジティブオーバーラップ
インターロック原則
ベースプレートの原則 1x
接続タイプ
プレート接続
リセット
ばね戻り付き
圧縮空気 ポート 入力
ベースプレート DIN ISO 5599 Gr.1
圧縮空気ポート　排気
ベースプレート DIN ISO 5599 Gr.1
控制接口 输入 パイロット 入力
ベースプレート DIN ISO 5599 Gr.1
圧縮空気ポート パイロット 排気
M5
ケーブルソケット付き基本弁
コイルなし基本弁
サイズ
ISO 1
制御圧力、最小
3 bar
制御圧力、最大
10 bar
最少周囲温度
0 °C
最高周囲温度
50 °C

機能

  • 電子近接センサによる統合スプール位置検出
  • 内部または外部パイロットエア、オプションの手動オーバーライド付き
  • デュアルバルブは、機械指令 2006/42/EC に準拠した安全部品であり、ISO 13849-1 に準拠したカテゴリ 3 および 4 での使用を許可し、最大 PL = e の制御システムパフォーマンスレベル（PL）を達成します。
