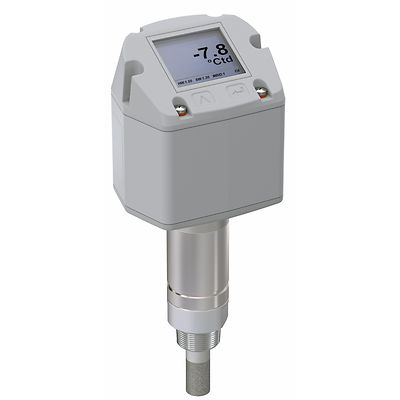

AVENTICS™ Dew point sensor DS1 R412029132

ワークスペースに追加

エキスパートに相談する

CAD を表示

データシートを見る

製品の概要

製品概要

この DS1 の使用で、露点測定において最高の精度を得る正しい選択がなされています。当社のセンサは、異なる圧縮空気ドライヤーのニーズに完全に適合する幅広い測定範囲を提供します。DS1 を使用すると、メンテナンスユニットの露点を判定し、用途で水分が漏れていないかを識別することもできます。あらゆる状況下で正確な結果を得るには、当社の DS1 の使用をお勧めします。

仕様

測定範囲最小: -20 °Ctd

計測範囲最大: 50 °Ctd

精度: ± 1 °C bei + 50 ... - 20 °Ctd, ± 2 °C bei - 20 ... - 50 °Ctd, ± 3 °C bei - 50 ... - 80 °Ctd

作動圧力（最小）: -1 bar

作動圧力の最大値: 50 bar

作動電圧: 24 V DC, 10-30 V DC

保護タイプ: IP65

証明書: EMV in according with DIN EN 61326-1

最少周囲温度: -40 °C

最高周囲温度: 80 °C

最小の媒体温度: -20 °C

最大の媒体温度: 70 °C

指示: ideal 0...50 °C

表示: TFT 1.8"

表示: - 20 ... 50 °C

電気接続タイプ: ソケット

電気接続サイズ: M12

電気接続極数: 5極

PC ポート: Modbus-RTU Interface (RS 485)

出力信号: 4 ... 20 mA = - 20 ... 50 °Ctd

負担: < 500

重量: 0.408 kg

材質　ハウジング: ポリアミドグラスファイバー補強 (PA 66 GF)

機能

-80...+20°Ctd あるいは -20...+50°Ctd などの異なる測定範囲で作動するすべてのタイプの圧縮空気ドライヤーに最適です。
耐結露性センサエレメント
長期にわたる安定性とドリフト耐性
ガスに依存しない測定、その他の非腐食性ガスにも適しています
短い調整時間、特に湿気が浸入した場合
保護等級 IP65
アナログ出力 4...20 mA および Modbus RTU (RS 485) インターフェース
Modbus TCP PoE (イーサネット)
測定値は様々な単位で使用可能、圧力下露点 [°Ctd] 温度 [°C]、rel 湿度 [%rh]、絶対湿度 [g/m³]、湿度 [g/kg]、含水率 V/V [ppmV/V]、水蒸気分圧 [hPa]、大気圧露点 [°Ctd.atm]
