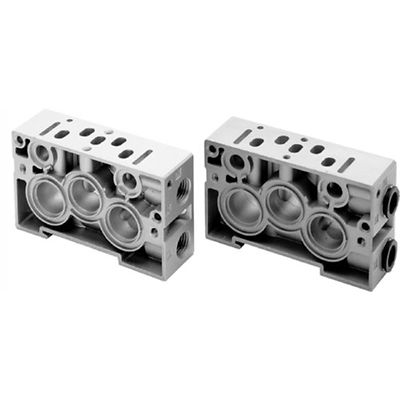

AVENTICS™ Base plate 1825504025

製品概要

CD01-BP-TYPE-A-D10-SIDE

型式
ベースプレート
タイプ
C1
方向 空気圧ポート (2、4)
側面
圧縮空気ポート 2 / 4
Ø 10x1
排気タイプ
接続を切断
排気 (3,5)
制限された排気(3/5)付き
制御空気排気
制御空気の収集排気付き
サイズ
26 mm
規格
ISO 15407-1
作動圧力(最小)
-0.95 bar
作動圧力の最大値
16 bar
最少周囲温度
-15 °C
最高周囲温度
70 °C
最小の媒体温度
-15 °C
最大の媒体温度
70 °C
中間
圧縮空気
最大バルブ位置数
1
ラスターサイズ
27.1 mm
固定ねじ
六角ソケット付き
固定ねじの締め付けトルク
4 Nm
重量
0.195 kg
材質 ベースプレート
アルミニウム加圧鋳造
材質 ガスケット
アクリルニトリル・ブタディエンゴム
