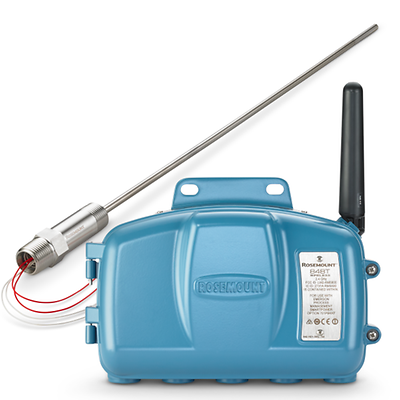

Rosemount-K-214C Sensor and 848T Wireless Transmitter

Rosemount™ 214C RTD 温度センサおよび848Tワイヤレス伝送器

構成
お見積りのご依頼
参考情報
ワークスペースに追加

仕様

Rosemount™ 214C RTD 温度センサ
温度範囲
巻き線型エレメントの場合、IEC 60751:2008 により、150 時間におよぶ 20 および 500 Hz 間の 1 g 振動の後に最大氷点抵抗が 0.05 °C（0.020）変化します
リード線
24 AWG ワイヤ、FEP 絶縁、IEC 60751 による色コード化
時定数/応答
IEC 60751:2008 に準拠し、流水で試験をした場合、10.8 秒以内に 50% センサ応答に到達
安定性
IEC 60751:2008 で定義されている方法による測定の場合に、最大指定温度において 1,000 時間後、±0.15°C（0.059）の最大氷結点抵抗変化
絶縁抵抗
室温、500 VDC で測定時、最小絶縁抵抗値は 1,000 MΩ
校正オプション
IEC 751 クラス A または B、シングルポイントキャリブレーション、キャリブレーションスケジュールまたはカスタム指定温度範囲によるキャリブレーション、両方の場合で、 Callendar-Van Dusen 定数を使用
Rosemount™ 848T ワイヤレス温度伝送器
入力
2、3、4 線式 RTD、熱電対、0-1000mV、0-10V、2、3、4 線式オーム、4–20 mA 信号など、4 つの個別構成可能な入力
出力信号
WirelessHART®プロトコル
ハウジング
フィールド硬化アルミニウム製エンクロージャ
校正オプション
5 点校正
認証/承認
危険場所認証の完全なリストは、詳細仕様を参照してください
更新レート
4 秒～60 分間隔（ユーザ選択可）
電源モジュール寿命
最長 10 年寿命、現場での交換可能（別途注文）
アンテナタイプ
外部 (標準および拡張範囲)

機能

Rosemount™ 214C RTD 温度センサ
  • 薄膜または巻き線型デザインのシングルまたはデュアルエレメント Pt-100 RTD は様々な用途の要件を満たします
  • 薄膜型センサは、工業用アプリーケーションの高い振動にも耐え得るように設計されています
  • 巻き線型は、高精度を必要とする用途向けで、デュアルエレメントは、温度が低いアプリケーションに適しています
  • アプリケーションの柔軟性が高まるよう -321 ～ 1112°F (-196 ～ 600°C) の広範囲の温度をカバーしています
  • Callendar-Van Dusen 定数により伝送器とセンサのマッチングを可能にし、高レベルの精度を提供します
  • オプションのクラス A の正確さは、重要な温度測定ポイントが許容範囲と精度の規格を満たすことを保証します
  • 多様な筐体と接続ヘッドのオプションを備えた適応性のある設計により、様々な用途の要求を満たします
  • 適応性を高めるため、バネ式または小型バネ式などのセンサ取付方法があります
  • 国際的な危険場所の認定は、各地の要件を満たします。
Rosemount™ 848T ワイヤレス温度伝送器
  • ワイヤレス HART® テクノロジーは安全で費用対効果が高く、99% 以上のデータの信頼性を実現
  • ポイントソリューションごとの最適な価格は、4 つの構成可能な入力 (RTD、熱電対、オーム、ミリボルト、4 ～ 20 mA 信号) に対応します。
  • フィールド硬化エンクロージャにより、厳しい環境や危険な領域であってもプロセスに近い場所への取付が可能
  • 拡張レンジアンテナは長距離設置のための無線通信を提供
  • 高度な測定監視用に最大 8 つの構成可能なアラートを備えた設計
  • 機器ダッシュボードは、機器設定と診断機能のトラブルシューティングを簡素化するためのインターフェースを表示します。
  • SmartPower™ モジュールにより、最長 10 年間は保守不要で動作し、トランスミッタを取り外すことなく現場での交換が可能
  • 設置が簡単で、配線コストをかけずに測定ポイントの迅速な計装化が可能
