AVENTICS-0820037205

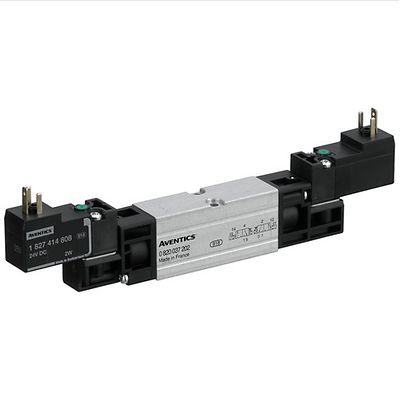

AVENTICS™ 2 x 3/2-directional valve, Series CD02-AL 0820037205

製品概要

CD02-3/2CC-110AC

定格吐出 Qn
450 l/min
切換原則
2x3/2
型式
NC/NC
圧縮空気ポート 出力
ベースプレート VDMA 02
作動圧力(最小)
2.2 bar
作動圧力の最大値
10 bar
作動電圧 AC、50 Hz の場合
110 V
作動電圧 AC、60 Hz の場合
110 V
電圧許容差 AC 50 Hz
-10% / +10%
電圧許容差 AC 60 Hz
-10% / +10%
手動操作
一時停止なし
電気接続
2
電気接続 タイプ
プラグ
電気接続 サイズ
ISO 15217、型C
封止原則
軟質封止
パイロット
内部
規格
ISO 15407-1
パイロット弁幅
15 mm
型式 弁
スプール弁、ポジティブオーバーラップ
インターロック原則
ベースプレート原則 複式
接続タイプ
プレート接続
圧縮空気 ポート 入力
ベースプレート VDMA 02
圧縮空気ポート 排気
ベースプレート VDMA 02
圧縮空気ポート パイロット 排気
ベースプレート VDMA 02
保持電力 AC 50 Hz
1.6 VA

機能

  • 18 mm サイズで標準化されたバルブシステム
  • 高い柔軟性と機能性
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム固有の構成
  • CD01-PA シリーズ との組み合わせが可能
