AVENTICS-0820056002

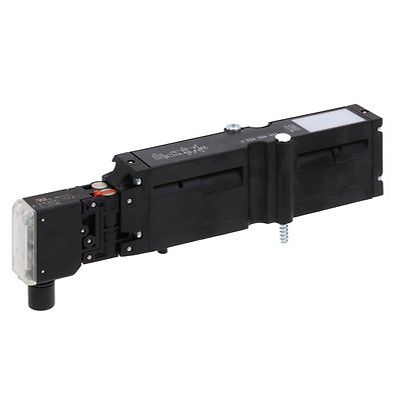

AVENTICS™ 5/2-directional valve, Series HF02-LG 0820056002

製品概要

HF02 - 5/2AR - 024DC

作動
電気
切換原則
5/2、空気ばね戻り付き
作動エレメント
両側作動
手動操作
一時停止なし
パイロット
外部, 内部
定格吐出 Qn
1400 l/min
作動圧力(最小)
-0.9 bar
作動圧力の最大値
10 bar
作動電圧
24 V DC
電圧許容差 DC
-15% / +20%
コネクタ付保護法
IP65
逆極性保護
極性反転防止
封止原則
16 mm, 軟質封止
電力 消費 DC
0.35 W
起動時間
100 %
Typ. (代表値) スイッチオン時間
19 ms
Typ. (代表値) スイッチオフ時間
30 ms
証明書
UR (Underwriters Laboratories) ‒ パイロット弁のみ
最少周囲温度
0 °C
最高周囲温度
50 °C
重量
0.144 kg
材質 ハウジング
ポリアミド
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³

機能

  • バルブ(最大 32 個)とコイル(32 個)を備えたモジュラー設計
  • 最大 1,400 l/分の大流量
  • コイルあたり 0.35 W のパイロットバルブ
  • プラスチック製ベースプレートによる最適化された重量
  • アセンブリシステムプロファイルへの直接取り付け
  • マルチポールまたはフィールドバス接続による高い接続性
