AVENTICS-0821002003

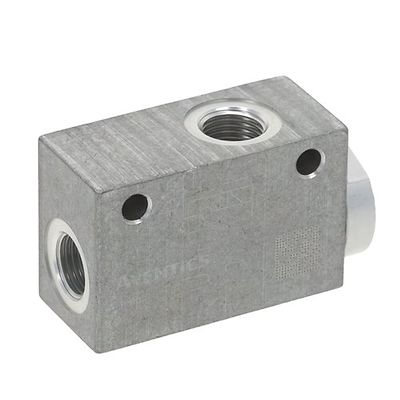

AVENTICS™ Quick exhaust valve 0821002003

製品概要

NG6-G1/4

型式
シート弁
中間
圧縮空気
圧縮空気 ポート 入力
G 1/4
タイプ 圧縮空気ポート 1
雌ねじ
圧縮空気ポート 2
G 1/4
圧縮空気接続タイプ2
雌ねじ
ポート 3 (排気)
G 3/8
圧縮空気接続タイプ3
雌ねじ
定格吐出 Qn 1 から 2
1000 l/min
定格吐出 Qn 2 から 3
2050 l/min
作動圧力(最小)
0.5 bar
作動圧力の最大値
10 bar
最少周囲温度
0 °C
最高周囲温度
80 °C
材質 ハウジング
アルミニウム
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • Qn = 220 l/min ... 12,000 l/min
  • 雌ねじ / 雌ねじ
