AVENTICS-0821003030

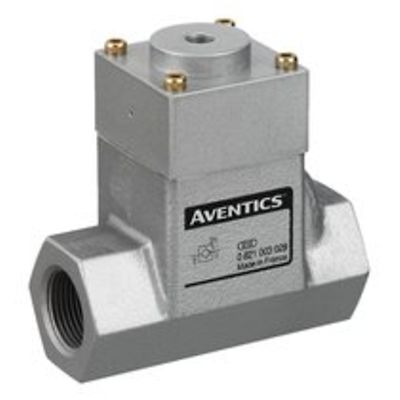

AVENTICS™ Pilot-operated non-return valve, Series NR02 0821003030

製品概要

C.A.R PILOTE G 1"

圧縮空気ポート 1
G 1
タイプ 圧縮空気ポート 1
雌ねじ
取付け方法
チューブ取付け
圧縮空気接続タイプ2
雌ねじ
型式
シート弁
圧縮空気ポート 2
G 1
圧縮空気ポート 12
G 1/8
定格吐出 Qn 1 から 2
5800 l/min
定格吐出 Qn 2 から 1
4800 l/min
作動圧力(最小)
1 bar
作動圧力の最大値
12 bar
最少周囲温度
-10 °C
最高周囲温度
60 °C
最小の媒体温度
-10 °C
最大の媒体温度
60 °C
中間
圧縮空気
重量
0.52 kg
材質 ハウジング
アルミニウム
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • Qn = 300 l/min ... 5800 l/min

文書と図面
