AVENTICS-0821003045

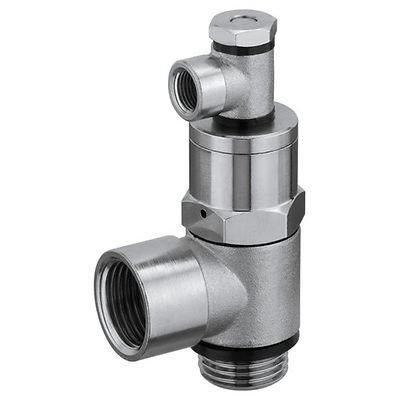

AVENTICS™ Pilot-operated non-return valve, Series NR02 0821003045

製品概要

AVENTICS NR02 シリーズ は、一連の接続オプションにより、NR 逆止弁は個別にねじ込むことができ、配管への直接設置にも適しています。NR02 は空気圧パイロット操作の逆止弁です

圧縮空気ポート 1
G 1/8
タイプ 圧縮空気ポート 1
雌ねじ
取付け方法
ねじ込むことが可能
圧縮空気接続タイプ2
雄ねじ
型式
シート弁
圧縮空気ポート 2
G 1/8
圧縮空気ポート 12
M5
定格吐出 Qn 1 から 2
170 l/min
作動圧力(最小)
2 bar
作動圧力の最大値
10 bar
最少周囲温度
-5 °C
最高周囲温度
70 °C
最小の媒体温度
-5 °C
最大の媒体温度
70 °C
中間
圧縮空気
重量
0.04 kg
材質 ハウジング
真鍮
材質 ガスケット
アクリルニトリル・ブタディエンゴム

機能

  • Qn = 300 l/min ... 5800 l/min

文書と図面
