AVENTICS-0822010503

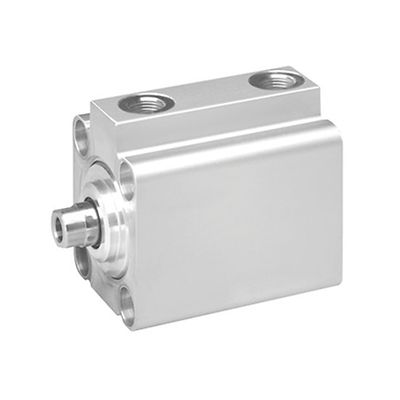

AVENTICS™ Short-stroke cylinder, Series KHZ 0822010503

製品概要

KHZ-DA-012-0020-O

ピストン Ø
12 mm
ストローク
20 mm
作動原則
ダブル動作
緩衝
弾性緩衝
電磁ピストン
マグネットなしピストン
環境条件
業界標準
ピストン棒
片側
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
53 N
ピストン力 出方向
71 N
最少周囲温度
-25 °C
最高周囲温度
80 °C
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
ポート
M5
ピストン棒ねじ
M5
戻り力
0.03 J
重量 0 mm ストローク
0.036 kg
重量 +10 mm ストローク
0.013 kg
中間
圧縮空気
最小の媒体温度
-25 °C
最大の媒体温度
80 °C
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最小
0 mg/m³

機能

  • Ø 8 mm ... 100 mm
  • 最大ストローク 100 mm
  • 限られた設置スペースのアプリケーション向け
  • フロントプレートを介した非回転ピストンロッド
