AVENTICS-0822060006

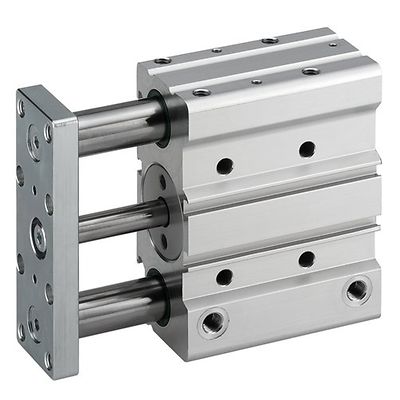

AVENTICS™ Guide cylinders, Series GPC-BV 0822060006

製品概要

GPC-DA-012-0100-BV-SB

ピストン Ø
12 mm
ピストン棒 Ø
6 mm
ストローク
100 mm
作動原則
ダブル動作
軸受けタイプ
滑り軸受け
電磁ピストン
電磁ピストン付き
緩衝
伸縮性
作動圧力(最小)
2 bar
作動圧力の最大値
8 bar
最少周囲温度
-10 °C
最高周囲温度
70 °C
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
ポート
M5
ピストン力 入方向
53 N
ピストン力 出方向
71 N
速度 最大
0.5 m/s
戻り力
0.1 J
中間
圧縮空気
最大粒子サイズ
50 µm
ピストン力を決める圧力
6,3 bar
重量
0.73 kg
材質 ハウジング
アルミニウム
材質 ガスケット
ポリウレタン
材質 フロントプレート
スチール

機能

  • 側面負荷容量が高く高精度な 2 本のガイドロッド
  • より安全なねじれ防止
  • 調整可能なストローク(GPC-E および GPC-ST)
  • コンパクトな設計
  • 費用対効果の高いソリューション
  • Easy-2-Combine と直接組み合わせることが可能
