AVENTICS-0822120007

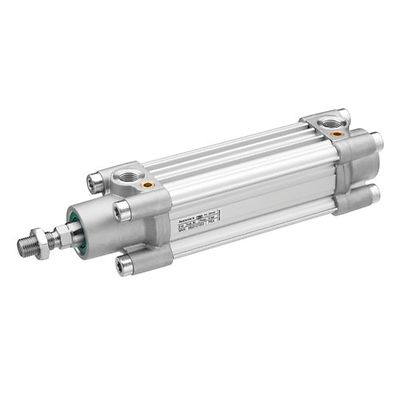

AVENTICS™ プロファイル・シリンダー ISO 15552、PRA シリーズ 0822120007

製品概要

PRA-DA-032-0200-0322111100000000000000-B

規格
ISO 15552
ピストン Ø
32 mm
ストローク
200 mm
作動原則
ダブル動作
緩衝
空圧調節可能緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準, ATEX でオプション
ピストン棒
片側
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
435 N
ピストン力 出方向
505 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1.5 bar
作動圧力の最大値
10 bar
ポート
G 1/8
ピストン棒ねじ
M10x1,25
緩衝長さ
16.5 mm
緩衝エネルギー
4.8 J
重量 0 mm ストローク
0.5 kg
重量 +10 mm ストローク
0.022 kg
ストローク 最大
1600 mm
中間
圧縮空気
最小の媒体温度
-20 °C

機能

  • 6 mm T スロットと 4 mm C スロットにより、多数のセンサを簡単、迅速、コンパクトに取り付けることができます
  • ピストン径は 32 mm から 125 mm まで
  • モジュール式シーリングシステムにより適応性がに優れる
  • 高度な空気圧式エンド・ポジション・クッション
  • 追加の弾性ダンピングエレメント
  • コンフィギュレータで利用可能な幅広いバリエーションとアクセサリ
