AVENTICS-0822206402

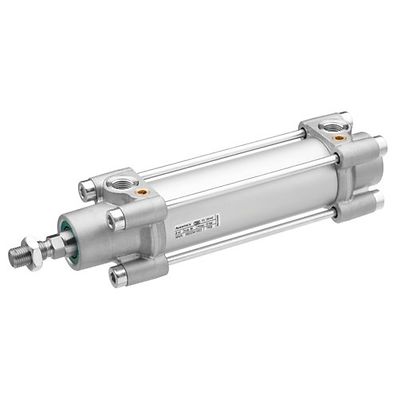

AVENTICS™ Tie rod cylinder ISO 15552, Series TRB 0822206402

製品概要

TRB-DA-125-0050-0121131100000000000000-B

規格
ISO 15552
ピストン Ø
125 mm
ストローク
50 mm
作動原則
ダブル動作
緩衝
空圧調節可能緩衝
電磁ピストン
マグネットなしピストン
環境条件
業界標準, 耐熱
ピストン棒
片側
スクレーパ
耐熱性スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
7220 N
ピストン力 出方向
7725 N
最少周囲温度
-10 °C
最高周囲温度
150 °C
作動圧力(最小)
1.5 bar
作動圧力の最大値
10 bar
ポート
G 1/2
ピストン棒ねじ
M27x2
緩衝長さ
22 mm
緩衝エネルギー
140 J
重量 0 mm ストローク
6.92 kg
重量 +10 mm ストローク
0.21 kg
ストローク 最大
2750 mm
中間
圧縮空気
最小の媒体温度
-10 °C

機能

  • ピストン径は 32 mm から 125 mm まで
  • 高度な空圧クッショニング
  • 追加の弾性クッショニング
  • 幅広いスクレーパーモジュールが利用可能
  • モジュラシステムを使用すると、いつでもシリンダのスクレーパーを交換でき、サービス間隔を大幅に短縮できます
  • コンフィギュレータで幅広いバリエーションとアクセサリが利用可能
