AVENTICS-0822419120

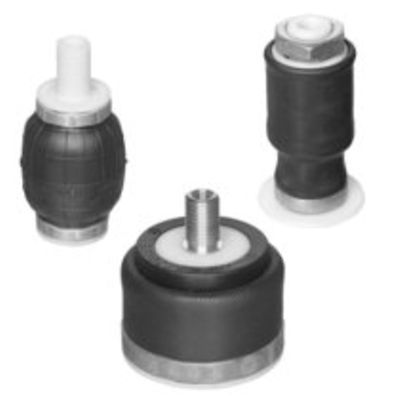

AVENTICS™ Rolling bellow, series BRB 0822419120

製品概要

BRB-SB-080-100-0CR-PA-G038

型式
ホースロールベローシリンダー
作動原則
シングル動作、無圧 引込み
圧縮空気ポート
G 3/8
カバー直径
76.5 mm
許容傾斜角度 最大
15 °
最大有効ストローク
100 mm
輻射方向の取り付けの最小スペース
100 mm
力 最小
1710 N
力 -最大
1700 N
作動圧力(最小)
0.9 bar
作動圧力の最大値
8 bar
最少周囲温度
-30 °C
最高周囲温度
90 °C
中間
圧縮空気
次の温度以上では耐用年数が短くなります:
70 °C
ピストン力を決める圧力
6 bar
重量
0.4 kg
材質 ベロー
クロロプレンゴム
材質 カバー
ポリアミド グラスファイバー補強
材質 クランプリング
スチール

機能

  • 軽量で組み立てが簡単
  • ストローク範囲全体でほぼ一定の力出力
  • プラスチックプレート付きのクロロプレンゴム(CR)製の柔軟なローリングベローアクチュエータ
  • 最適な使用のための 3 つの異なる設計タイプ
