AVENTICS-0822932206

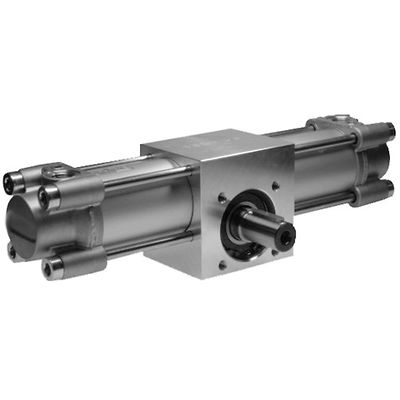

AVENTICS™ Rack-and-pinion gears, Series TRR 0822932206

製品概要

TRR-DA-050-0360

直径
50 mm
圧縮空気ポート
G 1/4
電磁ピストン
電磁ピストン付き
形式 回転モジュール
ラック付きダブルピストン
サイズ
TRR-50
軸直径
22 mm
トルクの理論値
6,3 bar
回転角度公差
0° / +6°
回転方向
左回り
最大遊び (半径方向)
1.3 °
理論回転トルク
14 Nm
緩衝
空気圧
緩衝
調節可能
緩衝角度
65 °
ストローク/10° 回転角度
2.6 mm
回転角度 min.
0 °
回転角度 max.
360 °
非加圧化の0度の位置の公差 最小
-3 °
非加圧化の0度の位置の公差 最大
3 °
作動圧力(最小)
2 bar
作動圧力の最大値
10 bar
最少周囲温度
-20 °C
最高周囲温度
80 °C
最小の媒体温度
-20 °C
最大の媒体温度
80 °C

機能

  • トルク 5 ... 111 Nm
  • 回転角度 90 ... 360 °
  • ラック付きダブルピストン
  • 調整可能な空気圧クッション
  • オプションで回転角度を調整可能
