AVENTICS-1020100000

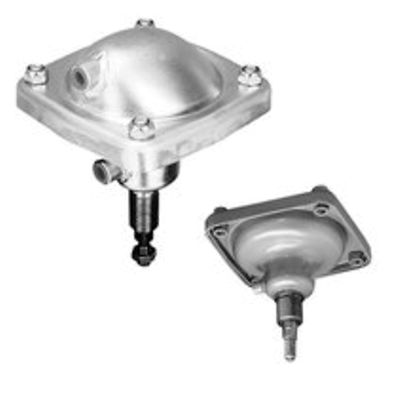

AVENTICS™ Diaphragm-type cylinder, Series 102 1020100000

製品概要

80Q, 40H SA M12X1,25

ピストン Ø
80 mm
ストローク
40 mm
ポート
G 1/4
作動原則
シングル動作、無圧 引込み
ピストン力を決める圧力
8 bar
ピストン力 出方向
3000 N
最少周囲温度
-20 °C
最高周囲温度
70 °C
作動圧力(最小)
2 bar
作動圧力の最大値
8 bar
ピストン棒ねじ
M12x1,25
最小弾力
100 N
最大弾力
300 N
重量
2.8 kg
中間
圧縮空気
最小の媒体温度
-20 °C
最大の媒体温度
70 °C
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
ピストン棒
スチール, クロムメッキ
材質 ガスケット
アクリルニトリル・ブタディエンゴム
材質、フロントカバー
スチール, クロムメッキ
シリンダーチューブ
スチール, クロムメッキ

機能

  • Ø 60 mm ... 250 mm
  • 複動式および単動式、圧力なしで格納
