AVENTICS-1825503143

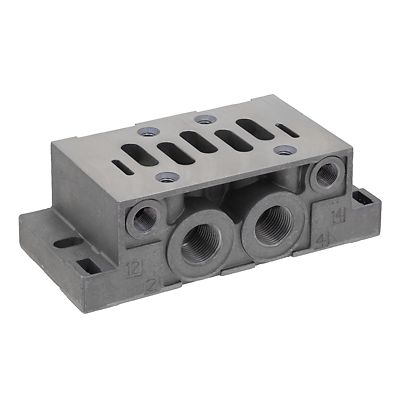

AVENTICS™ Single subbase, thread connections on the side 1825503143

製品概要

G1/4 SIDE PORT

型式
ベースプレート
方向 空気圧ポート (1)
側面
圧縮空気ポート 1
G 1/4
方向 空気圧ポート (2、4)
側面
圧縮空気ポート 2 / 4
G 1/4
方向 空気圧ポート (3、5)
側面
ポート 3 / 5
G 1/4
排気タイプ
接続を切断
排気 (3,5)
制限された排気(3/5)付き
方向 空気圧ポート (12)
側面
圧縮空気ポート 12
G 1/8
方向 空気圧ポート (14)
側面
圧縮空気ポート 14
G 1/8
サイズ
ISO 1
規格
ISO 5599-1
作動圧力(最小)
-0.95 bar
作動圧力の最大値
16 bar
最少周囲温度
-25 °C
最高周囲温度
70 °C
最小の媒体温度
-25 °C
最大の媒体温度
70 °C
中間
圧縮空気
最大バルブ位置数
1
ラスターサイズ
48 mm
重量
0.17 kg
