AVENTICS-2999696600

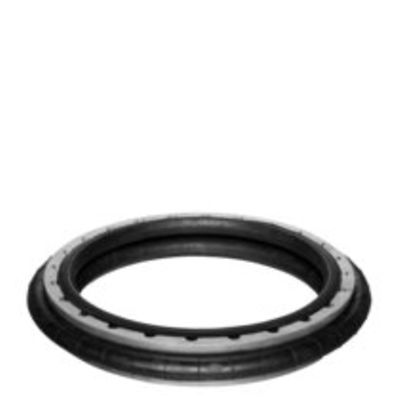

AVENTICS™ Series BCR 2999696600

製品概要

BCR-SB-530-094-0NR-AL-X000

機能

  • ビードリング接続部品付きベローズシリンダ
  • 小さな設置スペースで大きな力を許容
ベローシール
1折
型式
固定リング付きベローシリンダー
作動原則
シングル動作、無圧 引込み
カバー直径
451 mm
許容傾斜角度 最大
20 °
最大有効ストローク
92 mm
輻射方向の取り付けの最小スペース
570 mm
力 最小
67000 N
力 -最大
107000 N
作動圧力(最小)
0 bar
作動圧力の最大値
8 bar
最少周囲温度
-40 °C
最高周囲温度
70 °C
中間
圧縮空気
次の温度以上では耐用年数が短くなります:
50 °C
ピストン力を決める圧力
6 bar
重量
7.3 kg
材質 ベロー
天然ゴム / ブタディエンゴム
材質 固定リング
アルミニウム
材質 クランプリング
アルミニウム

文書と図面
