AVENTICS-51900004

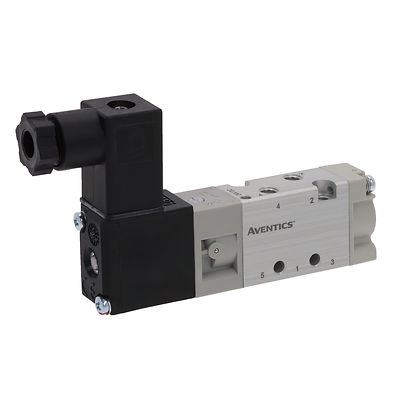

AVENTICS™ 5/2-directional valve, Series 519 51900004

製品概要

AVENTICS 519 シリーズ は、空気圧シリンダのパイロットに最適な空気作動式ミニスプールバルブシリーズです。このバルブは、自動車、ケースの梱包、包装、およびタイヤ製造用途に適しています。

作動
電気
定格吐出 Qn
175 l/min
切換原則
5/2
圧縮空気ポート 出力
M5
作動圧力(最小)
1.5 bar
作動圧力の最大値
8 bar
作動電圧 AC、50 Hz の場合
230 V
手動操作
一時停止なし
電気接続 タイプ
プラグ
電気接続 サイズ
EN 175301-803、型 C
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
パイロット弁幅
15 mm
型式 弁
スプール弁
接続タイプ
チューブ接続
リセット
差動ピストンによるエアリセット
制御圧力、最小
1.5 bar
制御圧力、最大
8 bar
最少周囲温度
5 °C
最高周囲温度
50 °C
中間
圧縮空気
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³

機能

  • 頑丈なポリアミドまたは軽合金構造
  • マニホールド用途の接合可能なサブベースに取り付け
  • M5タップボディ
  • 潤滑空気または非潤滑空気に対応します
