AVENTICS-52000011

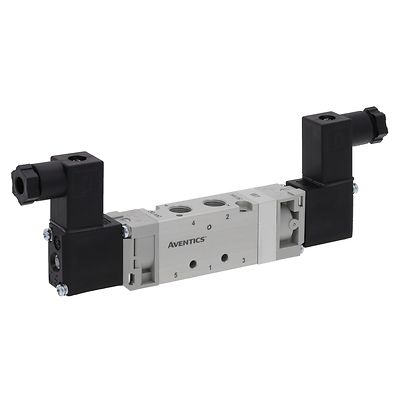

AVENTICS™ 5/3-directional valve, Series 520 52000011

製品概要

AVENTICS シリーズ 520 は、空気圧シリンダのパイロットに最適なソレノイド空気作動式ミニスプールバルブシリーズです。このバルブには、熱や湿気に強い高品質のコイル抵抗があり、周囲温度が高く過酷な環境に適しています。マニホールド用途向けに、接合可能なサブベースに取り付けることができます。AVENTICS 520 バルブは、自動車、ケースの梱包、包装、およびタイヤ製造用途に適しています。

作動
電気
定格吐出 Qn
600 l/min
切換原則
5/3
型式
閉じた中間位置
圧縮空気ポート 出力
G 1/8
作動圧力(最小)
1.5 bar
作動圧力の最大値
8 bar
作動電圧 AC、50 Hz の場合
110 V
手動操作
一時停止なし
電気接続 タイプ
プラグ
電気接続 サイズ
EN 175301-803、型 C
作動エレメント
両側作動
封止原則
軟質封止
パイロット
内部
パイロット弁幅
18 mm
型式 弁
スプール弁
接続タイプ
チューブ接続
制御圧力、最小
1.5 bar
制御圧力、最大
8 bar
最少周囲温度
5 °C
最高周囲温度
50 °C
中間
圧縮空気
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³

機能

  • 耐用年数を延ばすための NBR シール付きプラスチック G1 / 8 タップボディ
  • 潤滑または非潤滑の空気または中性ガスに対応
  • 周囲温度範囲 5° C~50° C
  • 関連するすべての EU 指令に適合
