  • AVENTICS™ 5/2-directional valve, Series 521 52100006
AVENTICS-52100006

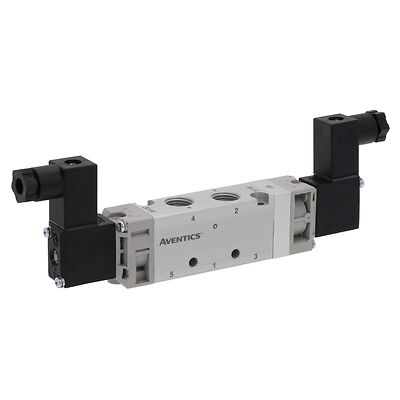

AVENTICS™ 5/2-directional valve, Series 521 52100006

ワークスペースに追加
エキスパートに相談する
データシートを見る
製品の概要

製品概要

AVENTICS 521シリーズ は、空気圧シリンダのパイロットに最適なソレノイド空気作動式ミニスプールバルブシリーズです。このバルブには、熱や湿気に強い高品質のコイルがあり、周囲温度が高く過酷な環境に適しています。マニホールド用途向けに、接合可能なサブベースに取り付けることができます。AVENTICS 521 バルブは、自動車、ケースの梱包、包装、およびタイヤ製造用途に適しています。

仕様

作動
電気
定格吐出 Qn
1050 l/min
切換原則
5/2
圧縮空気ポート 出力
G 1/4
作動圧力（最小）
1.5 bar
作動圧力の最大値
8 bar
作動電圧 AC、50 Hz の場合
24 V
手動操作
一時停止なし
電気接続 タイプ
プラグ
電気接続 サイズ
EN 175301-803、型 C
作動エレメント
両側作動
封止原則
軟質封止
パイロット
内部
パイロット弁幅
22 mm
型式 弁
スプール弁
接続タイプ
チューブ接続
制御圧力、最小
1.5 bar
制御圧力、最大
8 bar
最少周囲温度
5 °C
最高周囲温度
50 °C
中間
圧縮空気
最大粒子サイズ
5 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
圧縮空気 ポート 入力
G 1/4

機能

  • 耐用年数を延ばすためのNBRシール付きのアルマイトアルミニウムG1 / 4タップボディ
  • 単動式または複動式アクチュエーターのスプリングリターンチャンバーは電磁弁の排気ポートで呼吸するノンブリーフ構造
  • 潤滑または非潤滑の空気または中性ガスに対応します
  • 周囲温度範囲 5℃ ～ 50℃
  • 関連するすべてのEU指令に適合
