AVENTICS-5234996402

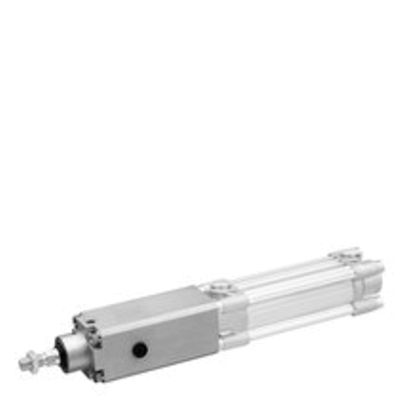

AVENTICS™ Locking unit, Series LU6 5234996402

製品概要

LU6-080-AL-AN

機能
静的保持, ダイナミック制動
機能
保持・制動:ばねは固定設定, 解除: 圧縮空気
型式
クランプのロック
ピストン Ø
80 mm
ピストンの直径
80 mm
適切な ピストン棒 Ø
25 mm
ピストン棒延長
185 mm
圧縮空気ポート
G 1/8
最大ピストン速度 v 最大
1 m/s
解除圧力最小
4 bar
解除圧力 最大
10 bar
最小の媒体温度
-25 °C
最大の媒体温度
80 °C
中間
圧縮空気
最大粒子サイズ
5 µm
最少周囲温度
-25 °C
最高周囲温度
80 °C
圧縮空気のオイル含有量 最小
0 mg/m³
必要吐出 Qn
450 l/min
B10d , EB10dに関連する制動サイクル当たりの制動エネルギー
18 J
制動サイクル当たり最大制動エネルギー ELU6
54 J
1時間当たり最大制動エネルギー PLU6
8100 J
最大合計制動エネルギー Etotal
36 MJ
最大移動量、mmax 外部
510 kg
ピストン棒の最大ねじりモーメント
5 Nm

機能

  • DIN ISO 13849 に基づく安全機能を備えた空気式ブレーキ/保持ユニットとして IFA によってテストおよび認定されています。
  • 危険な動きを防止(カタログ 1 から最大 PL c、「実績のある部品」)
  • クランプと片側加圧により、上端位置をしっかりと保持(カタログ 4から最大 PL e まで)
  • 危険な動きの中断(緊急停止)
  • 高い B10d -動的ブレーキ値:200 万サイクル
  • 高い B10d -静的保持値:500 万サイクル
