AVENTICS-5763510210

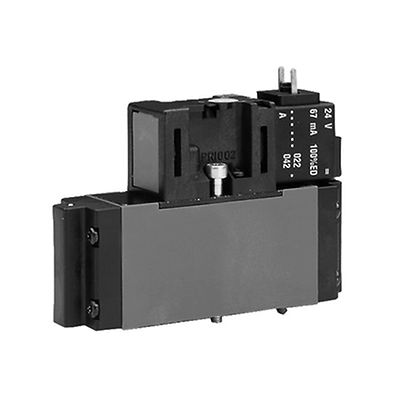

AVENTICS™ 5/2-directional valve, Series CD01-PA 5763510210

製品概要

CD01 - 5/2AR - 012DC

定格吐出 Qn
1010 l/min
切換原則
5/2
圧縮空気ポート 出力
ベースプレート DIN ISO 15407-1
作動圧力(最小)
3 bar
作動圧力の最大値
10 bar
作動電圧 DC
12 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止
電気接続 タイプ
プラグ
電気接続 サイズ
EN 175301-803、型 C
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
証明書
LABS フリー
規格
ISO 15407-1
パイロット弁幅
26 mm
型式 弁
スプール弁、ポジティブオーバーラップ
接続タイプ
プレート接続
リセット
空気ばね戻り付き
圧縮空気 ポート 入力
ベースプレート DIN ISO 15407-1
圧縮空気ポート 排気
ベースプレート DIN ISO 15407-1
控制接口 输入 パイロット 入力
ベースプレート DIN ISO 15407-1
圧縮空気ポート パイロット 排気
ベースプレート DIN ISO 15407-1
電力 消費 DC
1.6 W
サイズ
26 mm

機能

  • サイズ 26 mm の標準化されたバルブシステム
  • 高い柔軟性と機能性
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム固有の構成
  • 最高 16 bar の圧力範囲
  • CD02-AL シリーズとの組み合わせが可能
