AVENTICS-5811180100

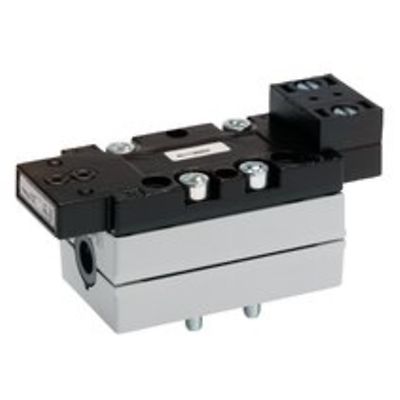

AVENTICS™ 5/2方向制御弁, シリーズ 581, サイズ 1 5811180100

製品概要

V581-5/2SR-I1-1CNA-AA-X-C-T0-ATEX

作動
電気
定格吐出 Qn
1400 l/min
切換原則
5/2、ばね戻り付き
圧縮空気ポート 出力
ベースプレート ISO 5599-1
作動圧力(最小)
-0.95 bar
作動圧力の最大値
16 bar
作動エレメント
片側作動
封止原則
軟質封止
パイロット
外部, 内部
ATEX
ATEX
規格
ISO 5599-1
パイロット弁幅
30 mm
型式 弁
スプール弁
インターロック原則
ベースプレートの原則 1x
接続タイプ
プレート接続
リセット
ばね戻り付き
圧縮空気 ポート 入力
ベースプレート ISO 5599-1
圧縮空気ポート 排気
ベースプレート ISO 5599-1
吐出コンダクタンス C
5.2 l/(s*bar)
サイズ
ISO 1
制御圧力、最小
3 bar
制御圧力、最大
16 bar
最少周囲温度
-20 °C
最高周囲温度
70 °C

機能

  • 標準バルブシステム
  • ISO サイズ 1 から 4 まで利用可能
  • 頑強なデザイン
  • 統合排出スロットル
  • 多様な電圧範囲
  • 最大 16 bar の圧力範囲が可能
  • CNOMO インターフェース
  • 小さな寸法
  • シフト時間の短縮
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム固有の構成
