AVENTICS-5812180080

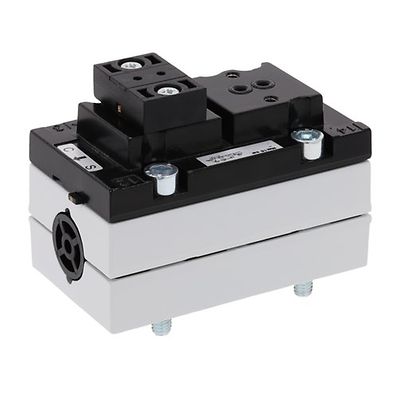

AVENTICS™ 5/2-directional valve, Series 581, size 2 5812180080

製品概要

V581-5/2SR-I2-1CNA-PA-X-C-T0

作動
電気
定格吐出 Qn
2700 l/min
切換原則
5/2、ばね戻り付き
圧縮空気ポート 出力
ベースプレート ISO 5599-1
作動圧力(最小)
-0.95 bar
作動圧力の最大値
10 bar
作動エレメント
片側作動
封止原則
軟質封止
パイロット
外部, 内部
規格
ISO 5599-1
パイロット弁幅
30 mm
型式 弁
スプール弁
インターロック原則
ベースプレートの原則 1x
接続タイプ
プレート接続
リセット
ばね戻り付き
圧縮空気 ポート 入力
ベースプレート ISO 5599-1
圧縮空気ポート 排気
ベースプレート ISO 5599-1
吐出コンダクタンス C
10.8 l/(s*bar)
サイズ
ISO 2
制御圧力、最小
3 bar
制御圧力、最大
10 bar
最少周囲温度
-15 °C
最高周囲温度
50 °C
最小の媒体温度
-15 °C

機能

  • 標準バルブシステム
  • ISO サイズ 1から 4 まで利用可能
  • 頑強なデザイン
  • 統合排出スロットル
  • 多様な電圧範囲
  • 最大 16 bar の圧力範囲が可能
  • CNOMO インターフェース
  • 小さな寸法
  • シフト時間の短縮
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム固有の構成
