AVENTICS-5813630100

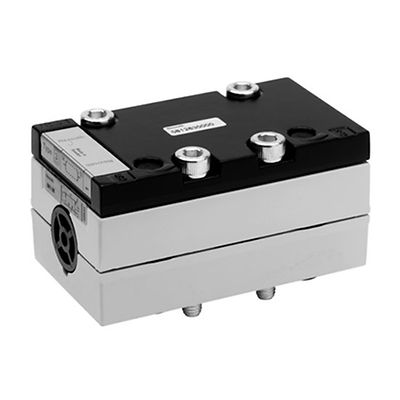

AVENTICS™ 5/2方向制御弁, シリーズ 581, サイズ 3 5813630100

製品概要

V581-5/2DP-I3-AIR-AA-D-T0-ATEX

作動
空気圧
切換原則
5/2、空気ばね戻り付き
接続タイプ
プレート接続
定格吐出 Qn
4800 l/min
圧縮空気ポート 出力
ベースプレート ISO 5599-1
作動圧力(最小)
-0.95 bar
作動圧力の最大値
16 bar
封止原則
軟質封止
ATEX
ATEX
規格
ISO 5599-1
型式 弁
スプール弁
型式
ISO 3
ブロック化可能
ブロック化可能
インターロック原則
ベースプレートの原則 1x
制御圧力、最小
1.5 bar
制御圧力、最大
16 bar
最少周囲温度
-20 °C
最高周囲温度
70 °C
中間
圧縮空気
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
圧縮空気 ポート 入力
ベースプレート ISO 5599-1
吐出コンダクタンス C
18.9 l/(s*bar)
固定ねじ
六角ソケット付き

機能

  • 標準バルブシステム
  • ISO サイズ 1 から 4 まで利用可能
  • 頑強なデザイン
  • 統合排出スロットル
  • 多様な電圧範囲
  • 最大 16 bar の圧力範囲が可能
  • CNOMO インターフェース
  • 小さな寸法
  • シフト時間の短縮
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム固有の構成
